Резка резины МБС толщиной 30 мм в Москве
Режем монолитную резину на плоттере ножом из карбида вольфрама. Детали по чертежу с внешним и внутренним контуром. Минимальный заказ — 2500 ₽.
Видео: резка монолитной резины МБС 30 мм
Резка монолитной резины МБС толщиной 30 мм
В PROРЕЗКА выполняем плоттерную резку монолитной резины МБС толщиной 30 мм. Для обработки используем нож из карбида вольфрама. На этой странице показан производственный пример: из листа вырезана квадратная деталь с внутренним сквозным отверстием.
Такая работа начинается с проверки контура и требований к готовой детали. Пришлите чертёж, количество изделий и параметры материала. Мы оценим возможность резки и рассчитаем заказ. Для других толщин и задач смотрите общий раздел резки резины.
Подтверждённые параметры обработки
| Параметр | Данные для этой работы |
|---|---|
| Материал | Монолитная резина МБС |
| Толщина листа | 30 мм |
| Способ обработки | Плоттерная резка |
| Инструмент | Нож из карбида вольфрама |
| Показанная геометрия | Внешний квадратный контур и внутренний сквозной вырез |
| Минимальная сумма заказа | 2500 ₽ для этого материала |
| Размеры детали, допуски и срок | Согласуются по заданию |
Марка МБС обозначает маслобензостойкую резину, но не определяет все свойства конкретного листа. Твёрдость, исполнение, температурные ограничения и допустимые условия работы нужно проверять по документации на материал. На основании фотографии эти характеристики не устанавливают.
Внешний контур и внутренние вырезы

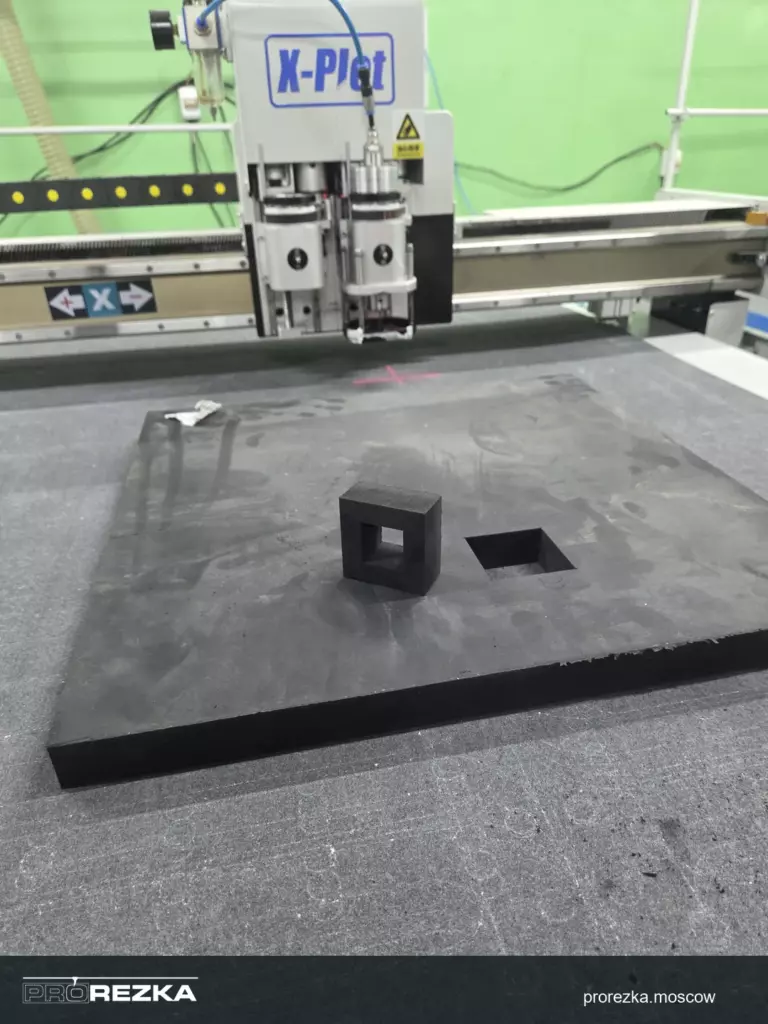

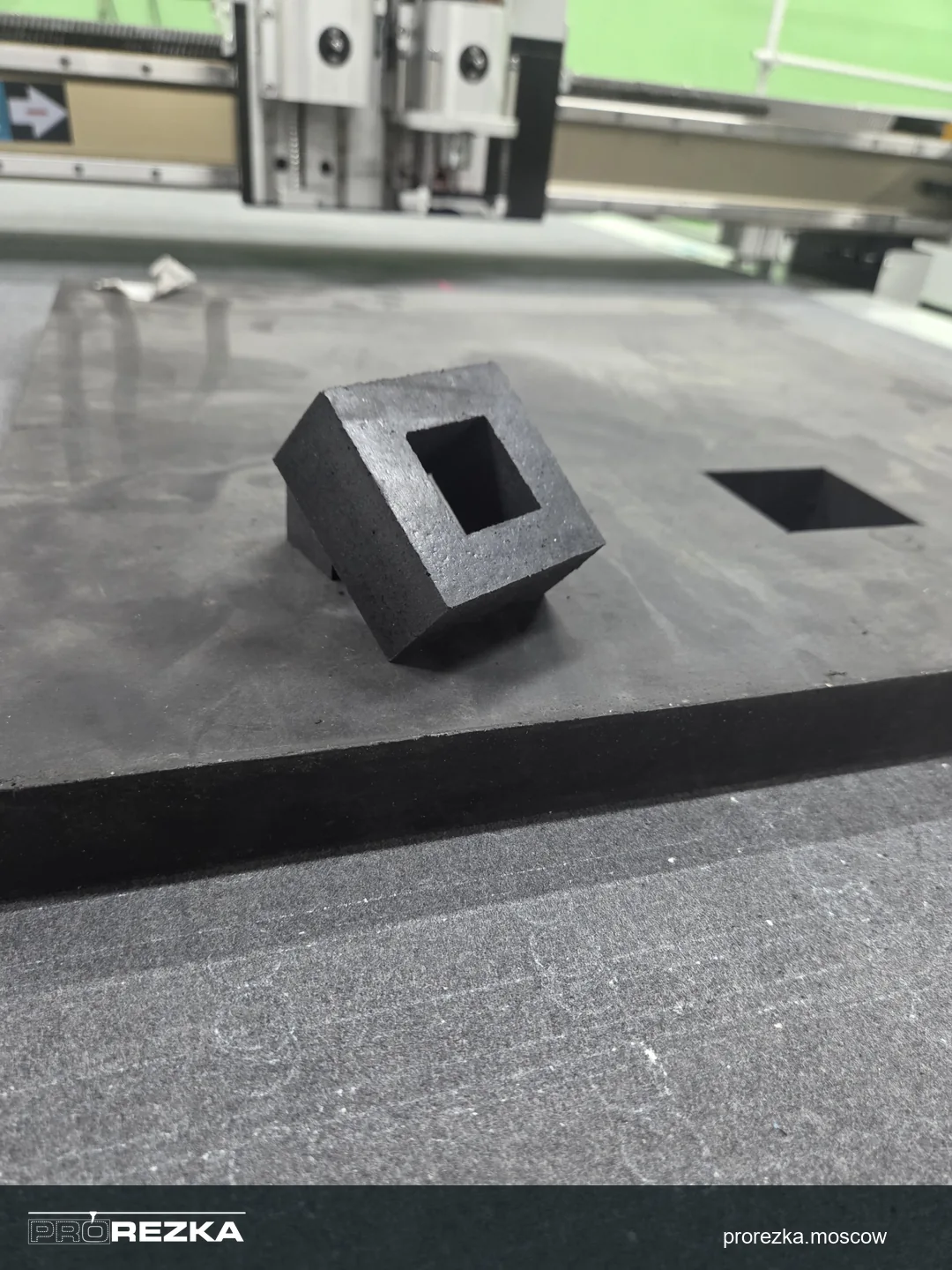

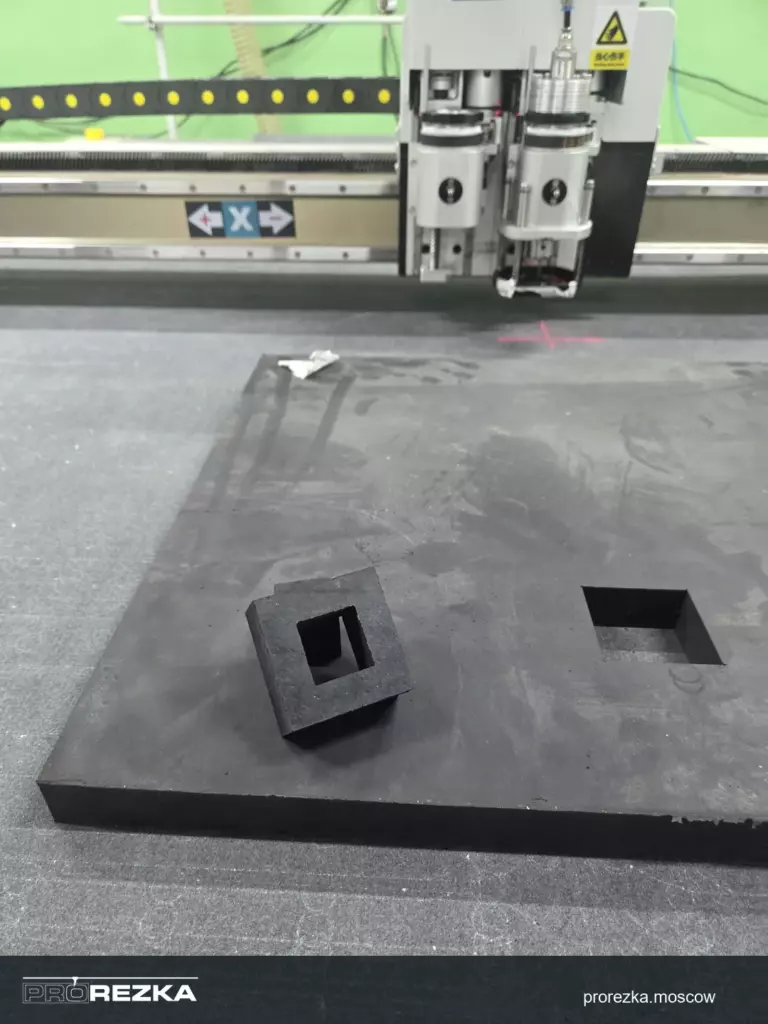

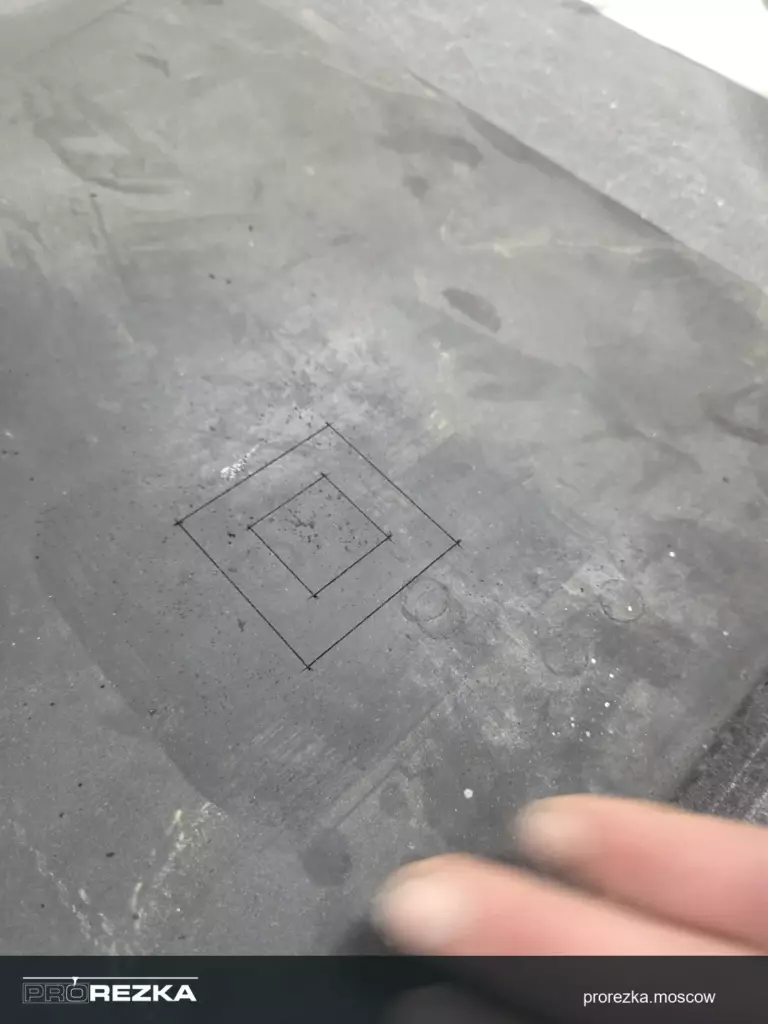

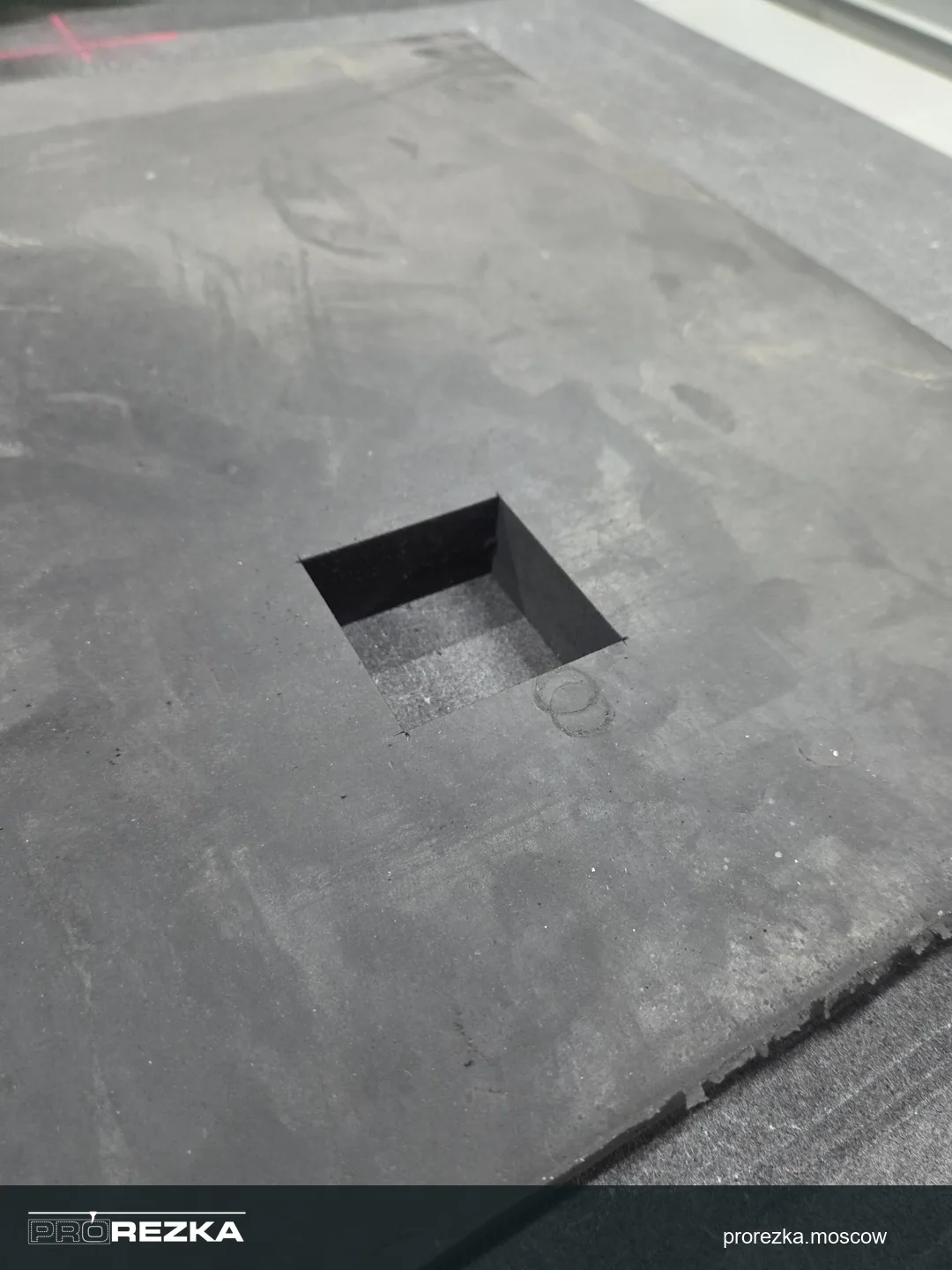

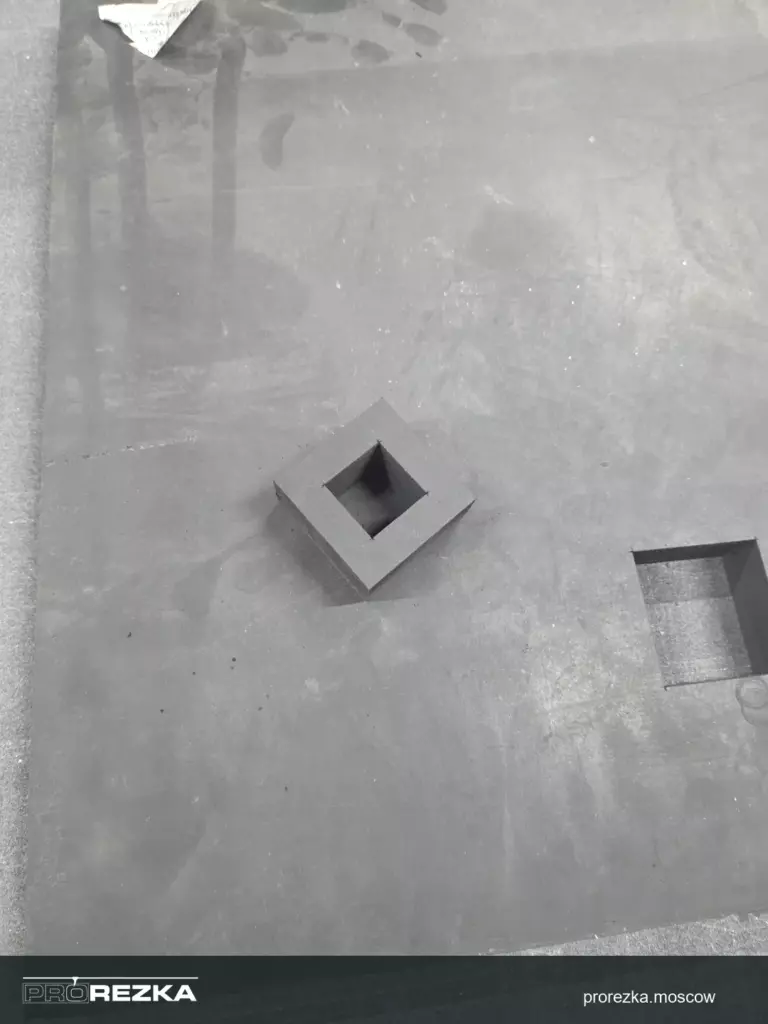

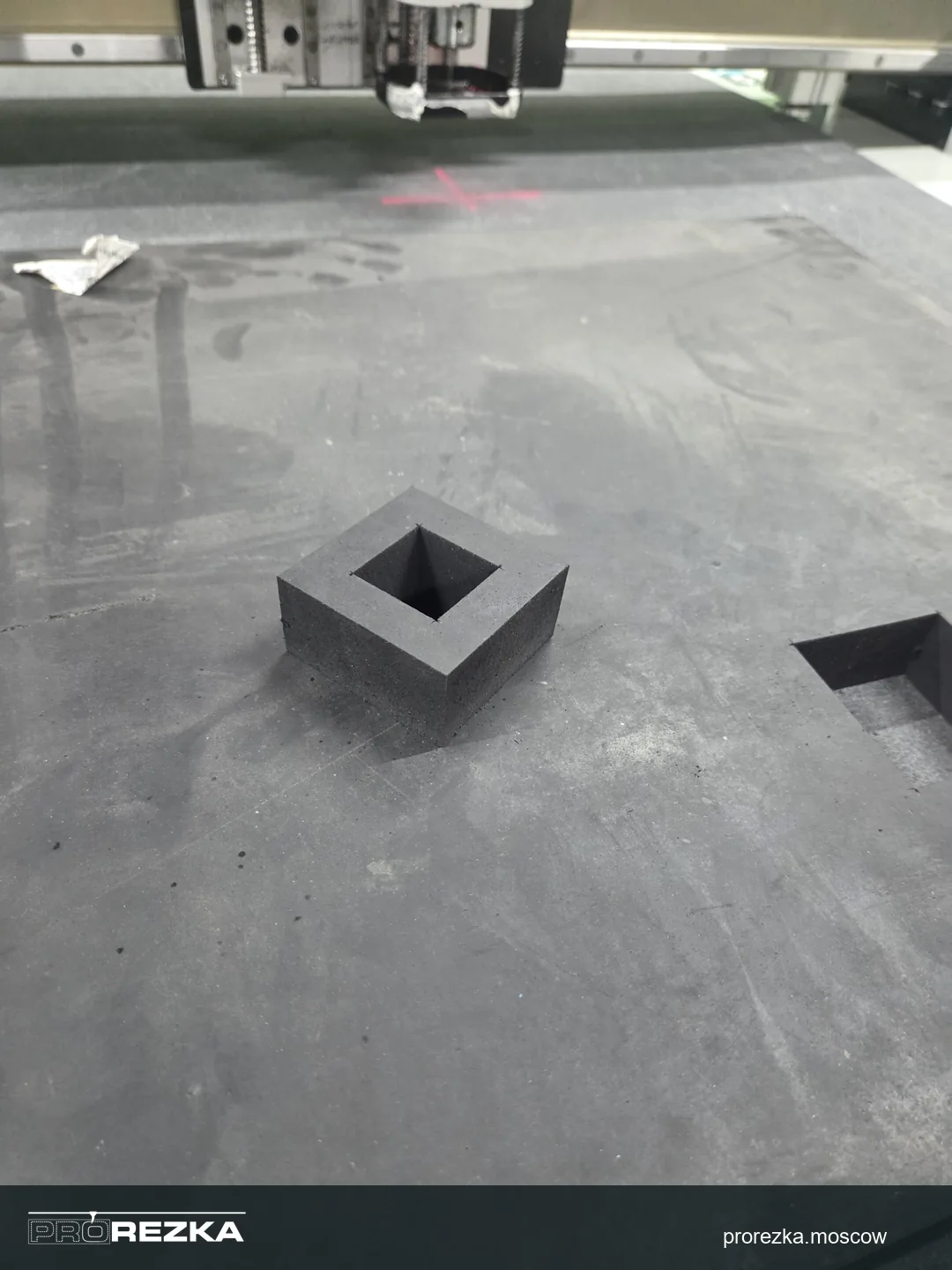

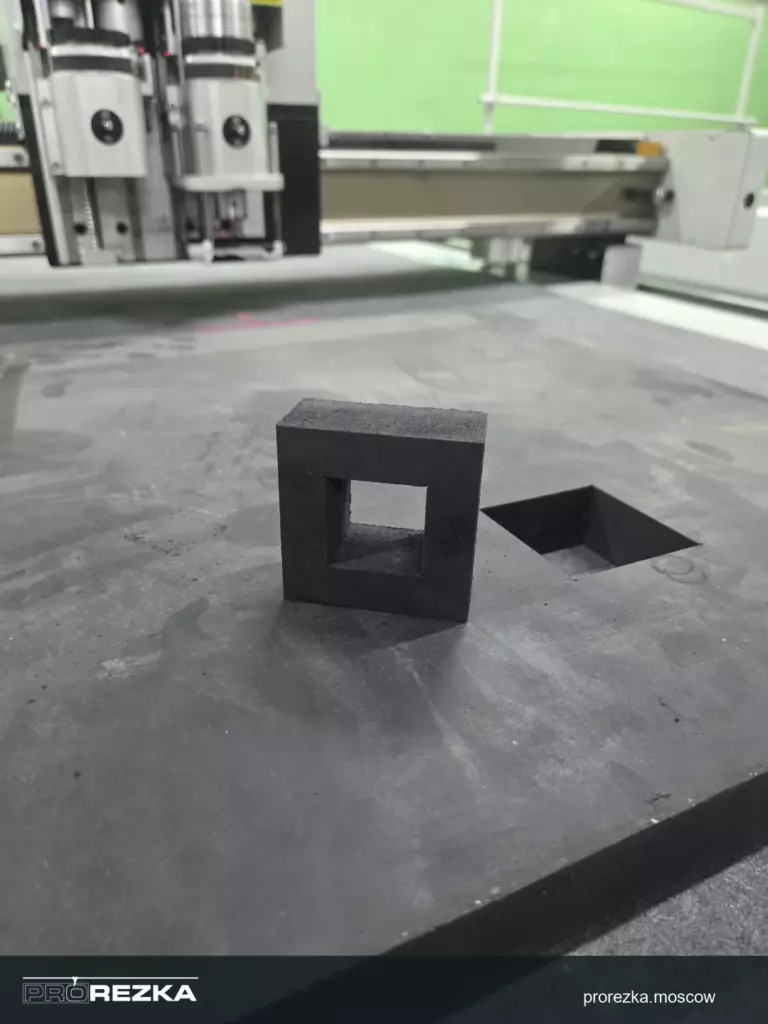

На фотографиях видны последовательные этапы: контуры на листе, открытый внутренний вырез и извлечённая деталь. Снимки с разных сторон позволяют рассмотреть поверхность и кромку образца. Они показывают фактический результат обработки резины 30 мм.
Для расчёта можно направить контур прокладки, рамки, вставки или другой плоской детали. Выполнимость конкретной формы проверим до запуска. Особенно важно заранее обозначить небольшие отверстия, узкие перемычки, внутренние углы и участки, которые должны сопрягаться с другими элементами.
Наличие квадратного отверстия в этом примере не означает, что любой внутренний контур можно выполнить с теми же требованиями. Размеры вырезов, радиусы и допуски рассматриваются по чертежу.
Что согласовать по размерам и кромке
Если деталь устанавливается в посадочное место, прижимается к другой поверхности или входит в сборку, отметьте критичные размеры. Требования к внешнему контуру и внутреннему отверстию могут различаться — их лучше указать отдельно.
- Габариты детали и размеры внутреннего выреза.
- Положение отверстий относительно базовых сторон.
- Допуски на размеры, важные для сборки.
- Требования к поверхности реза и допустимым следам обработки.
- Маркировку и документы на используемую резину.
Для новой геометрии можно обсудить проверку пробной детали до изготовления партии. Точность в десятых долях миллиметра, конкретную твёрдость и максимальный формат листа для этой работы без согласования не заявляем.
Подготовка чертежа для резки резины 30 мм
Для расчёта подходят DXF, AI, EPS и PDF с размерами. Векторный контур подготовьте в масштабе 1:1, укажите единицы измерения и толщину материала — 30 мм. Внешнюю границу и внутренние вырезы обозначьте однозначно, без дублирующихся линий.
К файлу добавьте количество деталей, требования к кромке и желаемый срок. Если исходного файла нет, можно прислать эскиз с размерами или фотографии образца для предварительной оценки. Изношенный образец не всегда передаёт исходную геометрию, поэтому важные размеры необходимо уточнить.
Стоимость резки и минимальный заказ
Минимальная сумма заказа на резку монолитной резины МБС толщиной 30 мм — 2500 ₽. Это минимальная сумма заказа, а не фиксированная цена изделия или метра реза.
Итоговый расчёт зависит от контура, количества деталей и согласованного состава работ. Подготовку файла, предоставление материала и дополнительные требования обсуждаем до запуска. Чтобы получить расчёт, отправьте чертёж и тираж на zakaz@prorezka.moscow.
Как оформить заказ
- Пришлите чертёж или эскиз, укажите МБС 30 мм и количество изделий.
- Отметьте критичные размеры и требования к качеству реза.
- Согласуйте стоимость, материал и срок изготовления.
- После согласования задания передайте заказ в производство.
Телефон для уточнений: +7 (495) 998-77-29. Если задача связана с уплотнением, также посмотрите раздел резки прокладочных материалов.
Ответы на вопросы
Можно ли разрезать монолитную резину толщиной 30 мм на плоттере?
Да. В PROРЕЗКА режем монолитную резину МБС толщиной 30 мм на плоттере ножом из карбида вольфрама. На этой странице показан реальный пример обработки. Возможность изготовления конкретной детали проверяем по её контуру и требованиям к результату.
Какая резина показана на фотографиях?
На фотографиях — монолитная резина МБС толщиной 30 мм. Марка и толщина подтверждены производством. Твёрдость и точное исполнение материала здесь не указаны: для подбора под условия эксплуатации нужны документы на заготовку.
Чем выполняется резка?
Используем режущий плоттер и нож из карбида вольфрама. В представленном примере выполняется ножевая обработка листа, затем из него извлекается деталь с внутренним вырезом.
Можно ли сделать внутреннее отверстие?
Да, на примере показан квадратный сквозной вырез. Для другой формы, небольших отверстий и узких перемычек сначала проверим чертёж. Универсальный минимальный размер отверстия для любой резины 30 мм не заявляем.
Какова точность резки и какой будет кромка?
Требования к размерам и кромке согласуем по конкретной детали и заготовке. Укажите допуски на чертеже. Фото показывают результат одного выполненного примера и не заменяют согласование качества для другого контура или материала.
Сколько стоит резка резины МБС 30 мм?
Минимальная сумма заказа на этот материал — 2500 ₽. Итоговую стоимость рассчитываем по чертежу, количеству деталей и составу работ. Минимальная сумма заказа не является ценой одной детали или погонного метра реза.
Какие файлы отправить для расчёта?
Пришлите DXF, AI, EPS или PDF с размерами, толщиной 30 мм и количеством деталей. Для производственного контура нужен векторный файл. Если есть только эскиз или образец, сначала согласуем подготовку чертежа и недостающие размеры.
Подходит ли любая резина МБС для моей рабочей среды?
Одного обозначения МБС недостаточно для подтверждения пригодности детали к конкретной среде, температуре и нагрузке. Укажите условия работы и требования к материалу; характеристики проверяют по документации на выбранную резину.
Как узнать срок изготовления?
Отправьте чертёж, количество деталей и желаемую дату получения. Срок согласуем после проверки задания и загрузки производства. На странице не указан универсальный срок для всех заказов.
