Изготовление прокладок из ТРГ на заказ
Изготавливаем прокладки из ТРГ — терморасширенного графита — по чертежам, DXF-файлам, эскизам и физическим образцам. Режем плоские уплотнения для фланцевых соединений, трубопроводной арматуры, насосов, теплообменников, крышек, люков, корпусов и нестандартного промышленного оборудования.
Производим кольцевые, овальные, прямоугольные, фигурные и многоконтурные прокладки. Выполняем внутренние вырезы, наружный контур, отверстия под шпильки и болты, пазы и технологические окна — если такая геометрия предусмотрена чертежом.
Работаем с единичными деталями для ремонта, тестовыми образцами, малыми и серийными партиями. Можно предоставить собственный лист ТРГ или согласовать материал под конкретную задачу. До запуска проверяем размеры, контур, толщину, количество и технологичность изделия.

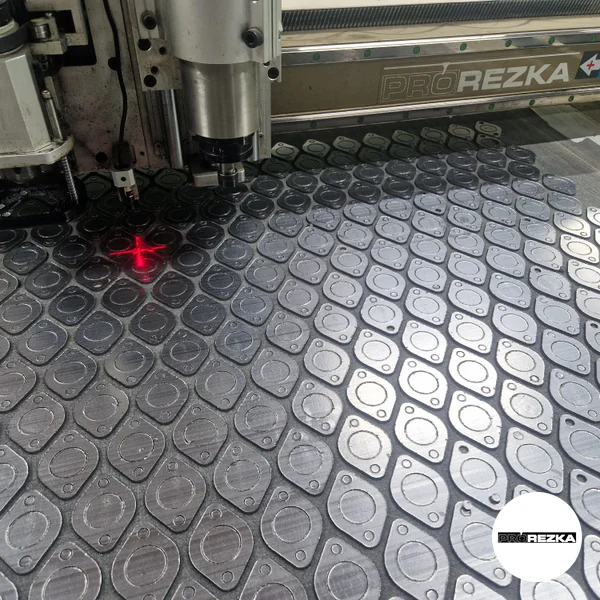

PROРЕЗКА выполняет изготовление плоских прокладок на планшетном плоттере с рабочим полем до 1600 × 2950 мм. Такая технология подходит для материалов, которым нужен аккуратный механический рез без термического воздействия, включая прокладочные листовые материалы. Для уплотнений из резины, силикона, паронита, ППЭ и других материалов смотрите услугу изготовление прокладок на заказ.
Что такое ТРГ
ТРГ — это терморасширенный графит. В нормативной терминологии ТРГ определяется как материал, получаемый термообработкой интеркалированных соединений графита или интеркалированного графита. Для производства уплотнений его обычно используют в виде листов, лент, фольги или армированных графитовых материалов.
В промышленности ТРГ применяют благодаря сочетанию термостойкости, способности уплотняться при затяжке соединения и устойчивости ко многим рабочим средам. Графитовые уплотнения востребованы в энергетике, нефтехимии, химической промышленности, теплоснабжении, трубопроводной арматуре и ремонтных работах на оборудовании.
Важно понимать: название «ТРГ» само по себе не определяет пригодность прокладки для конкретного узла. Для правильного выбора нужно учитывать марку и исполнение листа, наличие армирования, среду, температуру, давление, тип фланца, шероховатость уплотнительных поверхностей и способ затяжки крепежа.
Когда выбирают прокладки из ТРГ
Прокладки из терморасширенного графита используют в соединениях, где недостаточно характеристик обычной резины, силикона или паронита либо требуется материал для работы при повышенной температуре и в сложной рабочей среде.
ТРГ может быть подходящим вариантом для:
Межфланцевых соединений трубопроводов.
Запорной, регулирующей и предохранительной арматуры.
Фланцев насосов, компрессоров и теплообменников.
Крышек, люков, ревизионных отверстий и технологических корпусов.
Уплотнений оборудования в энергетике и теплоснабжении.
Соединений с паром, водой, теплоносителями, газами и рядом химических сред.
Нестандартных прокладок для ремонта импортного или снятого с производства оборудования.
Деталей, которые нужно изготовить по образцу в короткий срок.
Для некоторых исполнений ТРГ производители указывают работу в широком температурном диапазоне — например, от отрицательных температур до +600 °C, а для инертных сред могут заявляться более высокие пределы. Эти показатели не универсальны: допустимая температура зависит от среды, конструкции уплотнения, наличия армирования, давления и характеристик конкретного материала.
Какие прокладки изготавливаем
Из листового ТРГ можно вырезать плоские прокладки практически любой 2D-формы в пределах размера заготовки и возможностей технологии.
Типовые варианты
Кольцевые межфланцевые прокладки.
Прокладки с внутренним отверстием и наружным контуром.
Уплотнения с отверстиями под шпильки или болты.
Овальные и прямоугольные прокладки.
Прокладки для крышек, люков и корпусов.
Фланцевые уплотнения нестандартного диаметра.
Прокладки для насосов, теплообменников и трубопроводной арматуры.
Плоские уплотнения сложной формы с пазами и вырезами.
Ремонтные прокладки по снятому образцу.
Комплекты одинаковых прокладок для планового обслуживания оборудования.
Прокладки из материала заказчика.
Если деталь имеет 3D-геометрию, металлический каркас, спирально-навитую конструкцию, гофры, развальцовку или специальные уплотнительные слои, обычная контурная резка листового ТРГ может быть недостаточной. В таком случае важно прислать чертёж узла или образец, чтобы определить подходящую технологию. Нужны прокладки из другого материала? Посмотрите возможности плоттерной резки и изготовления прокладок.
Обычный и армированный ТРГ
Листовой графитовый материал бывает неармированным и армированным. Армирование может повышать прочность, упрощать обращение с тонкой прокладкой и влиять на её поведение при монтаже, но конкретные свойства определяются конструкцией материала и технической документацией поставщика.
В отраслевых источниках приводятся разные значения допустимого давления и температуры для графитовых прокладок, поскольку они относятся к разным маркам и конструкциям. Поэтому не используйте общие цифры как техническую гарантию для вашего оборудования: окончательный подбор должен выполняться по паспорту материала, требованиям проекта и параметрам узла.
Почему для ТРГ подходит плоттерная резка
ТРГ — слоистый и сравнительно деликатный прокладочный материал. Для получения ровного плоского контура важно не перегреть лист, не обуглить кромку и не нарушить структуру материала в зоне реза.
Плоттерная резка выполняется механическим инструментом. Она позволяет изготавливать графитовые прокладки без термического воздействия, которое характерно для лазерной обработки. На сайте PROРЕЗКА плоттерная технология применяется для изготовления прокладок и контурной резки листовых материалов; оборудование оснащено инструментами для резки, а также имеет рабочее поле до 1600 × 2950 мм.
Точный способ обработки ТРГ зависит от толщины, плотности, наличия металлического армирования, формата листа и формы детали. Перед запуском мы оцениваем материал и выбираем технологию, которая позволит получить аккуратный контур и сохранить геометрию прокладки.
Что учитывать при заказе
Чтобы изготовленная прокладка обеспечивала ожидаемую герметичность, важно передать не только внешний размер. Для фланцевого соединения критичны тип уплотнительной поверхности, внутренний проход, расположение крепежа и реальные условия работы узла.
Данные для расчёта и производства
Чертёж, DXF-файл, эскиз с размерами или физический образец.
Внешний размер или наружный диаметр прокладки.
Внутренний размер или диаметр проходного отверстия.
Толщину листа ТРГ.
Количество отверстий под шпильки или болты.
Диаметр и расположение крепёжных отверстий.
Количество прокладок.
Марку и исполнение материала: армированный или неармированный.
Рабочую среду: вода, пар, газ, масло, теплоноситель, химический раствор и другое.
Рабочую температуру и давление.
Тип соединения: фланец, крышка, корпус, люк, теплообменник, насос или другое оборудование.
Срочность, требования к упаковке и способ получения заказа.
Для деталей по образцу желательно прислать несколько фотографий с линейкой или штангенциркулем, указать толщину и измерить внутренние/наружные размеры. Для ответственных узлов образец лучше использовать только как дополнительный источник информации, а окончательные размеры брать из чертежа или технической документации.
Как подготовить чертёж
Для серийного заказа и сложных контуров предпочтителен DXF-файл в масштабе 1:1. Контуры должны быть замкнутыми, без двойных линий, пересечений и неиспользуемых элементов.
Подходящие форматы
DXF — предпочтительный вариант для контурной резки.
PDF — подходит, если содержит масштаб, размеры и технические требования.
AI — векторный файл Adobe Illustrator после проверки контура.
EPS — векторный формат для подготовки производства.
Эскиз с размерами — подходит для предварительного расчёта.
Фото или образец — подходят для оценки и восстановления простой геометрии.
PROРЕЗКА принимает DXF, PDF, AI и EPS, а также изготавливает изделия по эскизам и образцам.
Требования к DXF
Укажите единицы измерения: миллиметры.
Выполните контур в масштабе 1:1.
Отделите линии реза от вспомогательных линий.
Не используйте двойные контуры.
Удалите скрытые слои, размеры и лишние объекты, если они не являются частью детали.
Проверьте количество и координаты отверстий.
Укажите толщину ТРГ отдельным текстом в задании.
Для нескольких видов прокладок подпишите каждый контур и укажите тираж.
Если файла нет, отправьте понятный эскиз с размерами. При необходимости поможем определить, каких данных не хватает для запуска.
Точность, кромка и особенности монтажа
Прокладка должна соответствовать чертежу и геометрии ответных поверхностей, однако сама по себе точная резка не заменяет правильный монтаж. Герметичность соединения зависит также от качества фланцев, состояния уплотнительных поверхностей, усилия и равномерности затяжки, типа крепежа, температуры, давления и рабочей среды.
Для прокладок из ТРГ важно:
Не превышать допустимую нагрузку и температуру для конкретного материала.
Учитывать химическую совместимость графита с рабочей средой.
Проверять наличие армирования, если оно предусмотрено проектом.
Использовать корректную последовательность и момент затяжки крепежа.
Не применять прокладку повторно, если это не допускается техническими требованиями.
Не менять толщину или марку материала без проверки параметров соединения.
Согласовать критичные внутренние и наружные размеры до запуска серии.
ТРГ может быть устойчив ко многим средам, но существуют ограничения: в отраслевых материалах указывают, что высокоактивные окислители, включая некоторые концентрации азотной и серной кислот, требуют отдельной оценки или могут быть несовместимы с графитовыми уплотнениями. Подбор обязательно нужно подтверждать по документации на материал и условиям эксплуатации.
От чего зависит стоимость
Стоимость изготовления прокладок из ТРГ рассчитывается по чертежу, образцу или точным размерам. Цена зависит не только от площади прокладки: большое значение имеют число контуров, отверстий, плотность и толщина графитового листа, армирование и тираж.
На стоимость влияют:
Марка и толщина ТРГ.
Наличие армирования, металлической вставки или покрытия.
Материал заказчика или необходимость поставки листа.
Размер и форма прокладки.
Длина внутреннего и наружного контура.
Количество отверстий и пазов.
Тираж.
Сложность раскладки на листе.
Подготовка или корректировка файла.
Необходимость изготовления по образцу.
Срочность.
Упаковка, маркировка комплектов и доставка.
Для точного расчёта отправьте DXF, PDF, эскиз с размерами или фото образца на zakaz@prorezka.moscow. Также можно позвонить по телефону +7 (495) 998-77-29. По готовому файлу мы быстрее оценим технологию, расход материала и срок изготовления.
Как проходит заказ
Вы отправляете чертёж, DXF, PDF, эскиз, фото или физический образец.
Указываете марку ТРГ, толщину, количество и параметры эксплуатации, если они известны.
Мы проверяем форму детали и возможность выбранной технологии.
Уточняем недостающие размеры, материал и требования к прокладке.
Согласовываем стоимость, срок и условия изготовления.
После подтверждения запускаем резку.
Проверяем контуры и количество, упаковываем и передаём заказ самовывозом или доставкой.
Если заказ срочный, укажите нужную дату сразу. Возможность ускоренного производства определяется после проверки материала, контура, тиража и загрузки оборудования.
Почему выбирают PROРЕЗКА
Изготавливаем прокладки по чертежам, образцам и эскизам.
Режем от одной детали до серийной партии.
Работаем с листовым материалом заказчика после предварительной проверки.
Используем плоттерную резку без термического воздействия на кромку.
Выполняем кольцевые, межфланцевые, фигурные и нестандартные прокладки.
Принимаем DXF, PDF, AI и EPS.
Помогаем проверить контур и подготовить техническое задание.
Согласовываем реальные сроки до запуска.
Контролируем готовые изделия перед выдачей.
Работаем в Москве, организуем самовывоз и при необходимости доставку.
Не знаете, с чего начать? Просто опишите задачу!
Пришлите чертеж или образец — наш технолог подберет оптимальный способ резки и рассчитает стоимость. Работаем со срочными заказами!
Хотите заказать фрезерную резку полистирола?
📞 Позвоните нам: +7 495 998-77-29
📧 Напишите на почту: zakaz@prorezka.moscow
🏢 Приезжайте к нам: Производство: ул. Вишневая, д.7 стр.22.

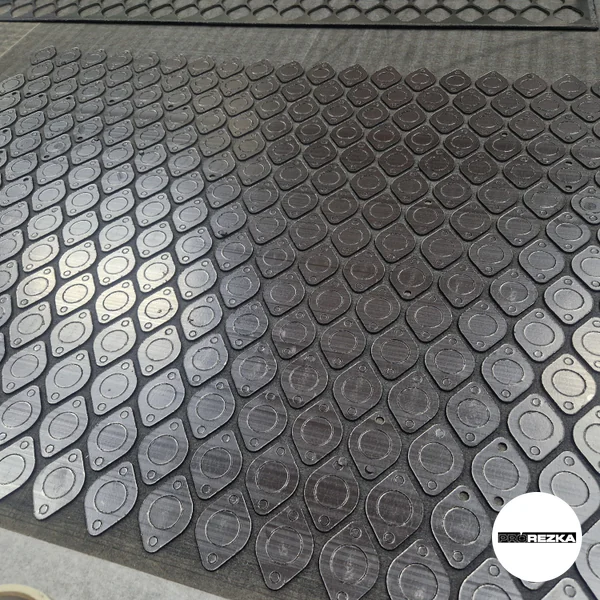

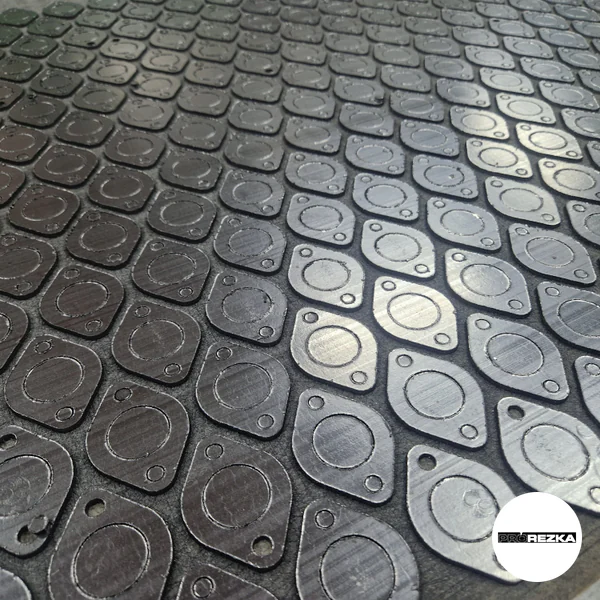

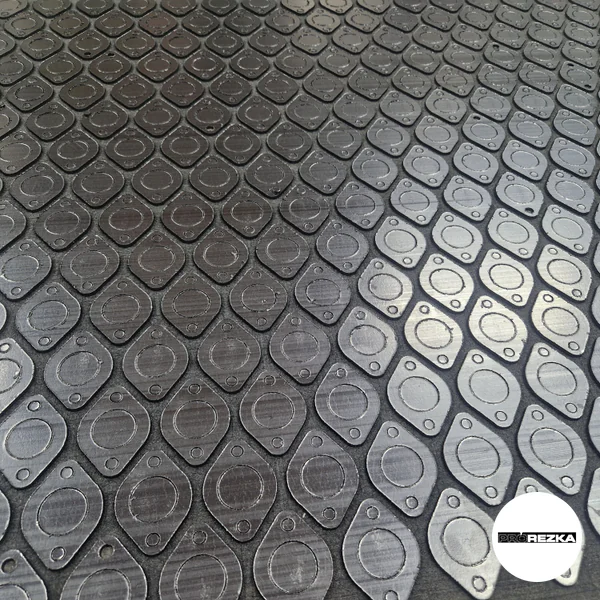

Примеры изготовления прокладок из ТРГ в PROРЕЗКА
Previous
Next
Часто задаваемые вопросы (FAQ)
ТРГ — терморасширенный графит. В технической терминологии это материал, полученный термообработкой интеркалированного графита. Для уплотнений его используют в виде графитовых листов, лент и армированных материалов.
Их применяют как уплотнения во фланцевых соединениях, трубопроводной арматуре, насосах, теплообменниках, крышках и корпусах оборудования. Выбор ТРГ оправдан, когда необходимы термостойкость, способность уплотняться при затяжке и совместимость с рабочей средой, подтверждённая для конкретной марки материала.
Паронит и ТРГ — разные прокладочные материалы с разными рабочими характеристиками и ограничениями. ТРГ выбирают для задач, где важны повышенная термостойкость и свойства графитового уплотнения; паронит часто применяют в других диапазонах условий. Правильный выбор определяется средой, температурой, давлением, типом фланца и требованиями производителя оборудования. Не заменяйте один материал другим только по толщине.
Да, можно изготовить несложную прокладку по образцу. Для точного повторения измерьте толщину, наружные и внутренние размеры, отверстия и межосевые расстояния. Для ответственных фланцевых соединений желательно дополнительно предоставить чертёж или техническую документацию.
Кольцевые, межфланцевые, овальные, прямоугольные и фигурные уплотнения; прокладки с внутренним вырезом, отверстиями под шпильки, технологическими пазами и нестандартным контуром. Возможность изготовления зависит от толщины и исполнения материала, а также от минимальных элементов контура.
Да. Возможен заказ от одного изделия, а также изготовление опытного образца, небольшой или серийной партии.
Да, материал заказчика можно использовать после предварительной проверки. Укажите марку, толщину, наличие армирования, формат листа и приложите фото. Это необходимо для выбора безопасной технологии и оценки результата.
Универсального значения нет. В зависимости от марки, конструкции, среды и условий монтажа в источниках указываются разные диапазоны: например, до +600 °C для некоторых графитовых прокладок, а в инертной среде — более высокие значения. Подтверждать допустимый режим нужно по паспорту конкретного материала и данным проектировщика либо производителя оборудования.
ТРГ может быть устойчив ко многим рабочим средам, но его совместимость нельзя определять только по общему названию материала. Высокоактивные окислители, в том числе некоторые концентрации азотной и серной кислот, могут иметь ограничения. Перед заказом сообщите точное название, концентрацию и температуру среды.
Для фланцевой прокладки одинаково важны оба размера, а также толщина, отверстия под крепёж, их координаты и тип уплотнительной поверхности. Если есть чертёж фланца, лучше приложить его полностью.
Срок зависит от наличия ТРГ, сложности контура, количества изделий, необходимости подготовки файла и текущей загрузки производства. Срочное изготовление возможно только после технологической проверки заказа.
