Резка резины МБС 12 мм: технологии, применение и изготовление прокладок на заказ

Резка резины МБС толщиной 12 мм — задача, требующая специализированного оборудования и точного соблюдения технологии. Стандартные методы обработки — ножницы, строительный нож, болгарка — неприменимы для толстого маслобензостойкого листа: они дают рваную кромку, деформируют материал и не обеспечивают воспроизводимой точности. Производство PROРЕЗКА выполняет профессиональную плоттерную резку резины МБС 12 мм с точностью ±0,1 мм, от 1 детали, со сроком изготовления от 1 рабочего дня.

Что такое резина МБС и почему важна марка материала

МБС расшифровывается как маслобензостойкая резина. Это специальный тип технической резины на основе нитрил-бутадиенового каучука (NBR), разработанный для работы в агрессивных нефтяных и топливных средах.

Резина МБС выпускается по ГОСТ 7338-90 в виде листовых технических пластин (техпластин) различной толщины — от 1 до 60 мм. Толщина 12 мм относится к наиболее востребованным типоразмерам для тяжелонагруженных фланцевых соединений, виброизоляции и прокладок в насосном оборудовании.

Технические характеристики резины МБС 12 мм (ГОСТ 7338-90)

Материал имеет два класса по рабочему давлению:

• Класс 1 — давление свыше 0,1 МПа, толщина 1–20 мм;

• Класс 2 — давление до 0,1 МПа, толщина 1–60 мм, применяется в т.ч. как настил и подкладка.

По степени твёрдости различают марки: М (мягкая), С (средняя, 50–65 ед. Шора А), Т (твёрдая). Для прокладок толщиной 12 мм чаще всего используется МБС-С (средняя).

В каких средах работает резина МБС

Техпластина МБС 12 мм устойчива к следующим рабочим средам:

• Нефтепродукты: минеральные масла (трансформаторное, гидравлическое), бензин по ГОСТ 2084, дизельное топливо по ГОСТ 305, авиационный керосин Т-1;

• Газы: воздух, азот, инертные газы при давлении 0,05–0,4 МПа;

• Механические воздействия: одиночные ударные нагрузки, вибрация;

• Электричество: обладает диэлектрическими свойствами — используется как изоляционный материал.

Не рекомендуется применять МБС в контакте с: сильными кислотами и щелочами, ароматическими растворителями (толуол, бензол), горячей водой и паром выше 80°С, а также в пищевой промышленности без специальной сертификации.

Где применяются прокладки из резины МБС 12 мм

Толщина 12 мм — «тяжёлый» типоразмер, востребованный там, где требуется компенсация значительных неровностей фланцев или высокая демпфирующая способность.

Основные отрасли применения

Нефтегазовая промышленность и трубопроводный транспорт
Фланцевые прокладки DN50–DN600 для трубопроводов с нефтепродуктами — классическое применение резины МБС 12 мм. Материал сохраняет геометрию при затяжке болтов и не разрушается в углеводородных средах.

Машиностроение и станкостроение
Прокладки гидравлических систем, насосов и компрессоров, работающих на масле. При толщине 12 мм изделия также применяются как виброизолирующие подкладки под станины оборудования.

Автомобильная промышленность и автосервис
Уплотнители топливных систем, прокладки масляных картеров, виброизолирующие элементы подвески. Сервисные предприятия активно заказывают штучные и мелкосерийные партии по образцу.

Судостроение и железнодорожный транспорт
Уплотнения люков, виброизолирующие прокладки под оборудование машинных отделений, буферные элементы.

Строительство и коммунальное хозяйство
Прокладки запорной арматуры, уплотнения насосных станций, антивибрационные подкладки.

Почему резку резины МБС 12 мм нельзя делать лазером

Это ключевой технологический вопрос. Лазерная резка не применима для резины МБС 12 мм по нескольким причинам:

1. Термическое воздействие — лазерный луч нагревает зону реза до сотен градусов, вызывая оплавление и карбонизацию кромки. Прокладка с оплавленным краем не обеспечивает нужного уплотнения.

2. Изменение физических свойств — в зоне термического влияния изменяется твёрдость и маслостойкость материала.

3. Выделение вредных веществ — сгорание каучука с наполнителями выделяет токсичные газы (бутадиен, стирол, сажу).

4. Ограничение по толщине — для резины лазер эффективен только до 2 мм.

Лазерная резка подходит для тонкой резины (до 2 мм) и силикона при достаточной вентиляции, но для резины МБС 12 мм этот метод неприменим.

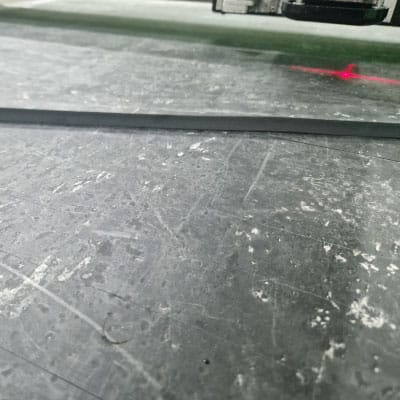

Правильная технология: плоттерная резка резины МБС 12 мм

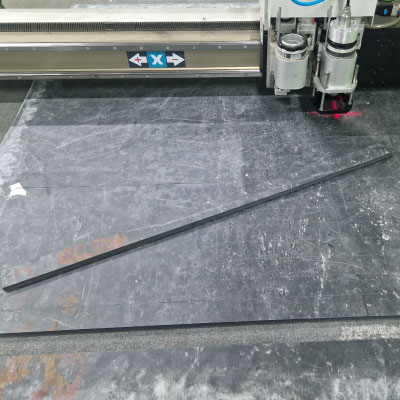

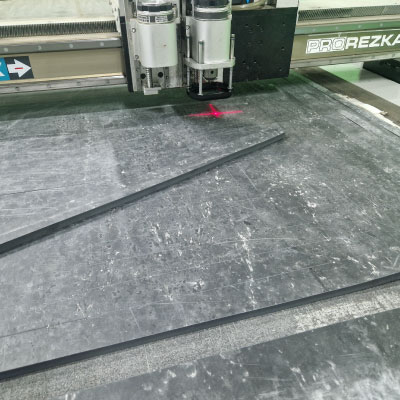

Оптимальный метод для обработки резины МБС толщиной 12 мм — планшетный режущий плоттер с пневматической осциллирующей головой.

Как работает осциллирующий нож

Осциллирующий нож совершает возвратно-поступательные движения с высокой частотой, прорезая материал без накопления внутренних напряжений. В отличие от статичного ножа, он не тянет и не деформирует резину в стороны, обеспечивая вертикальный и чистый срез даже при толщине 12 мм.

Вакуумный прижим фиксирует листы на рабочем столе без механических зажимов — исключается смещение и деформация материала в процессе резки.

Технические характеристики плоттеров PROРЕЗКА

Преимущества плоттерной резки резины МБС 12 мм

• Холодный процесс — никакого термического воздействия, свойства материала не изменяются

• Точность ±0,1 мм — идеальное прилегание прокладок, отсутствие утечек

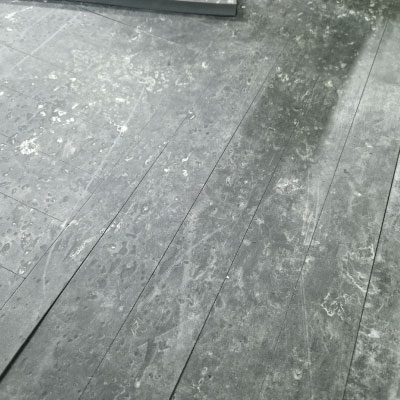

• Чистая вертикальная кромка — без заусенцев, расслоений и оплавлений

• Гнездование деталей — одновременная резка нескольких типоразмеров из одного листа, отходы до 5%

• Гибкость — от 1 штуки до крупной серии без переналадки

• Быстрый запуск — не нужны пресс-формы и штампы

Сравнение методов резки резины МБС 12 мм

Для толщины 12 мм при единичных и мелкосерийных заказах плоттерная резка — безальтернативный выбор по соотношению точности, качества кромки и стоимости запуска.

Как правильно подготовить заказ на резку резины МБС 12 мм

Форматы файлов

PROРЕЗКА принимает следующие форматы конструкторской документации:

• DXF (AutoCAD) — предпочтительный формат, масштаб 1:1;

• PDF векторный — допускается при условии векторных контуров;

• AI / EPS / CDR — CorelDRAW и Adobe Illustrator;

• Эскиз от руки или образец — инженеры PROРЕЗКА оцифровывают деталь и создают чертёж.

Требования к чертежам

• Все контуры должны быть замкнуты

• Масштаб строго 1:1

• Толщина линий — 0,1–0,2 мм

• Критические размеры указаны явно (диаметры отверстий, посадочные размеры)

• Минимальный диаметр отверстия ≥ толщина материала (12 мм)

Что делать, если чертежей нет

Мы принимаем заказы по образцу или фотографии с указанием размеров. Инженеры выполняют обратный инжиниринг, создают цифровую модель и согласовывают с заказчиком перед запуском в производство.

Сроки изготовления и доставка

Доставка:

• По Москве — курьером в день изготовления;

• По России — транспортными компаниями, 1–3 дня;

• Самовывоз — г. Москва ул. Вишнёвая 7с22.

Как рассчитывается стоимость резки резины МБС 12 мм

Стоимость формируется из нескольких составляющих:

• Длина реза (в погонных метрах) — основная составляющая;

• Толщина материала — резка 12 мм сложнее и дороже резки 3 мм;

• Сложность контура — доплата за острые углы, мелкие отверстия, фигурные вырезы;

• Объём заказа — при крупных тиражах действует скидочная система.

Для сравнения ориентиров: плоттерная резка простых контуров из резины толщиной 3 мм начинается от 30 руб./пог.м при объёме от 1000 пог.м. Резка материала 12 мм тарифицируется выше в связи с повышенным износом инструмента.

Чтобы снизить итоговую стоимость:

• Объедините несколько типоразмеров прокладок в один заказ;

• Предоставьте файл в формате DXF — это исключает время на подготовку;

• Укажите нестрогие допуски там, где это допустимо конструктивно;

• При регулярных заказах запросите условия для постоянных клиентов.

Контроль качества готовых прокладок

Каждая партия прокладок из резины МБС 12 мм проходит проверку размеров согласно чертежу заказчика. При необходимости предоставляются: паспорт на изделие и сертификат соответствия материала.

Правила монтажа прокладок из резины МБС:

• В закрытых фланцевых соединениях (металл–резина–металл) рекомендуется использовать смазку для предотвращения прилипания;

• Оптимальное сжатие прокладки при затяжке — 15–25% от исходной толщины, т.е. для прокладки 12 мм — до 9–10 мм в сжатом состоянии;

• Не допускать перетяжки болтов — это приводит к выдавливанию материала за пределы фланца.

Как сделать заказ в PROРЕЗКА

1. Отправьте запрос — по email zakaz@prorezka.moscow или по телефону +7 (495) 998-77-29

2. Передайте чертёж или образец — в любом удобном формате (DXF, PDF, фото с размерами)

3. Получите расчёт — стоимость и сроки согласовываются в день обращения

4. Подпишите договор — фиксируются технические спецификации и сроки

5. Получите изделия — доставка по Москве в день изготовления, по России за 1–3 дня

Минимальный заказ — от 1 штуки. Оборудование: три планшетных плоттера с рабочими полями до 1600×3000 мм. Производство — г. Москва, ул. Вишнёвая 7с22.
