Паронитовые прокладки для вентфасада на заказ

Прокладка под фасадный кронштейн: изготовление по проекту

В PROРЕЗКА изготавливаем паронитовые прокладки для вентилируемых фасадов по согласованным размерам. Принимаем чертежи, спецификации и образцы для подготовки контура. В заказ можно включить несколько исполнений с разными габаритами, отверстиями и количеством деталей.

Прокладку размещают между опорной частью кронштейна и основанием там, где это предусмотрено проектом. Марку материала, толщину и конструкцию узла выбирают по документации фасадной системы. Изготовление детали по размерам не заменяет проектную проверку её применения.

Назначать одной прокладке гарантированную защиту от промерзания, конденсата и коррозии некорректно: результат зависит от всего узла. Она также не является универсальным способом выравнивания стены или повышения несущей способности крепления. Изменения проектного решения согласуют с ответственным проектировщиком.

Размеры, отверстия и пазы

Изготавливаем квадратные, прямоугольные и фигурные детали. Для подготовки партии нужны наружные размеры и полный контур отверстий. Укажите не только их диаметр или ширину, но и положение относительно краёв либо выбранных баз.

• Габариты — длина и ширина в миллиметрах.
• Марка паронита и требуемая толщина.
• Количество и форма отверстий.
• Для продолговатого паза — длина, ширина и форма концов.
• Межосевые расстояния и привязки к краям.
• Допуски и тираж каждого исполнения.

Ниже приведены схемы типоразмеров из каталога: 50×50, 60×60, 70×70, 90×60 и 90×50 мм. Это примеры геометрии, а не указание на совместимость со всеми кронштейнами. Перед заказом сопоставьте выбранное исполнение с вашим чертежом.

Материал и толщина фасадной прокладки

В приведённых типовых исполнениях указан паронит ПОН-Б. На странице представлены варианты толщиной 2 и 3 мм. Другую толщину и марку рассматриваем по заданию; замену материала или толщины необходимо согласовать в рамках проекта.

Паронит ПОН-Б не следует автоматически называть безасбестовым. Если проект требует безасбестовый материал, укажите точное обозначение и требования к документам. Внешний вид и одинаковые размеры не подтверждают взаимозаменяемость материалов.

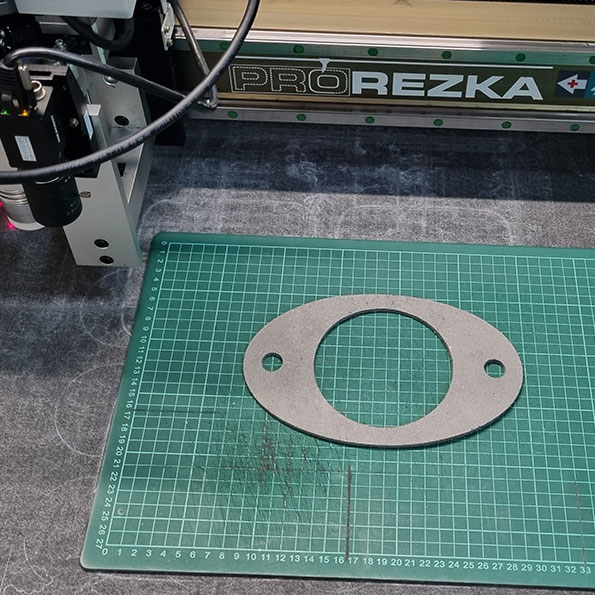

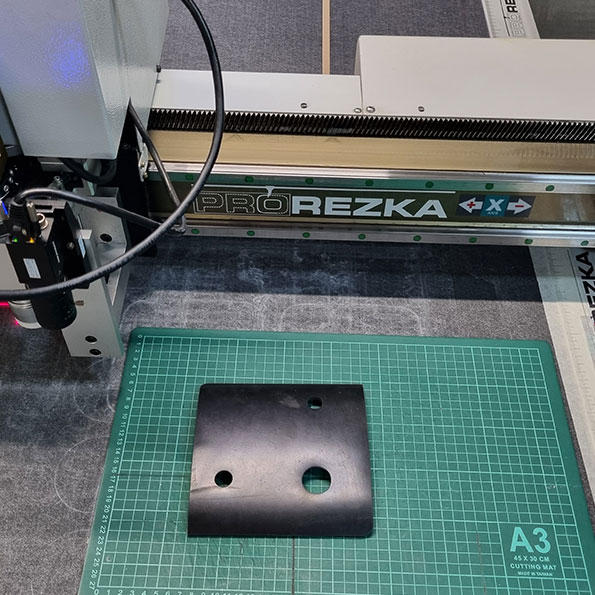

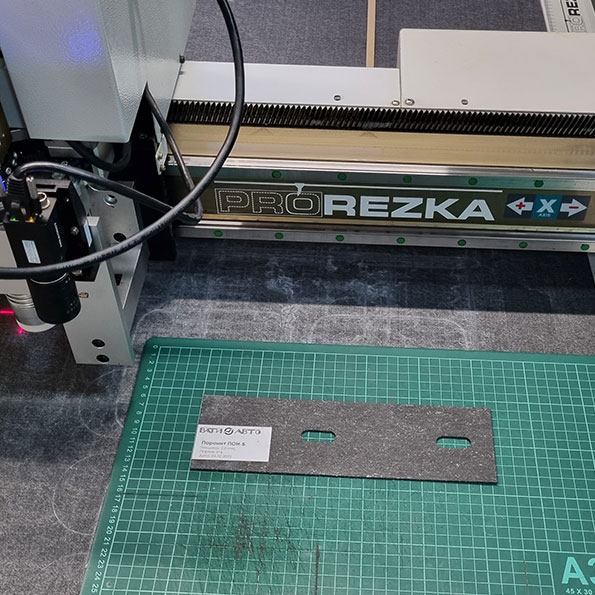

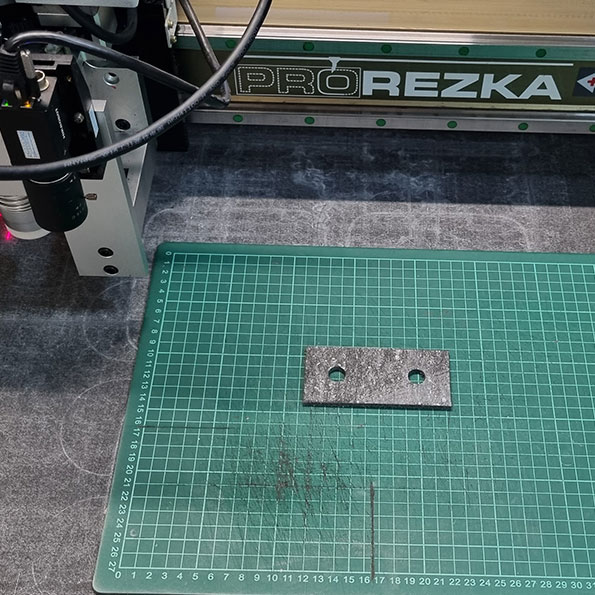

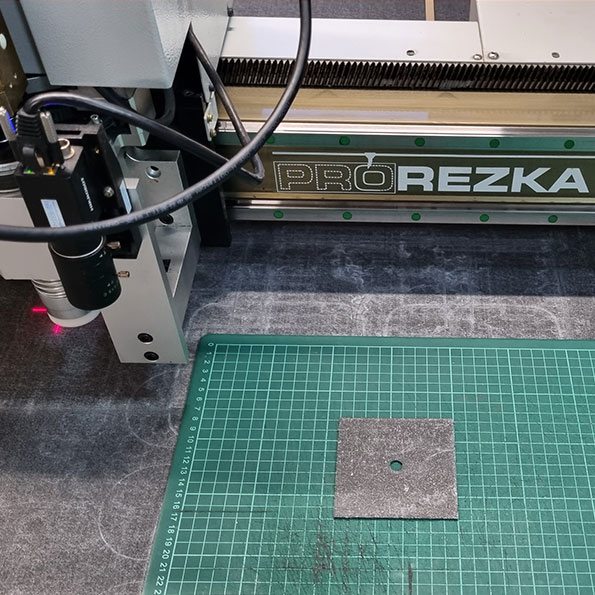

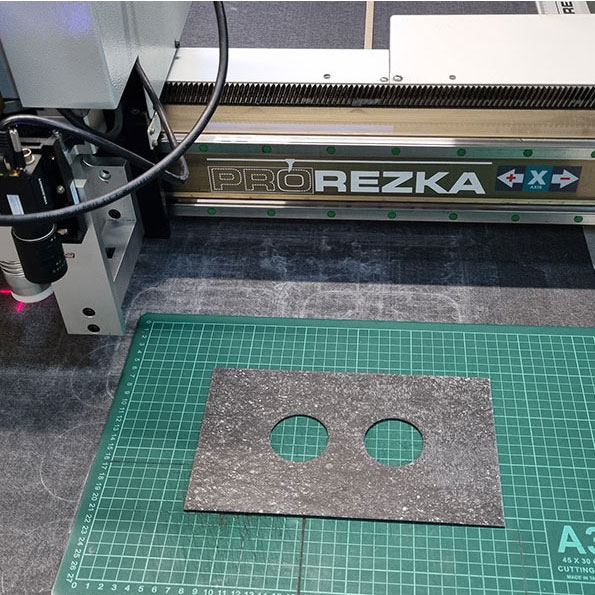

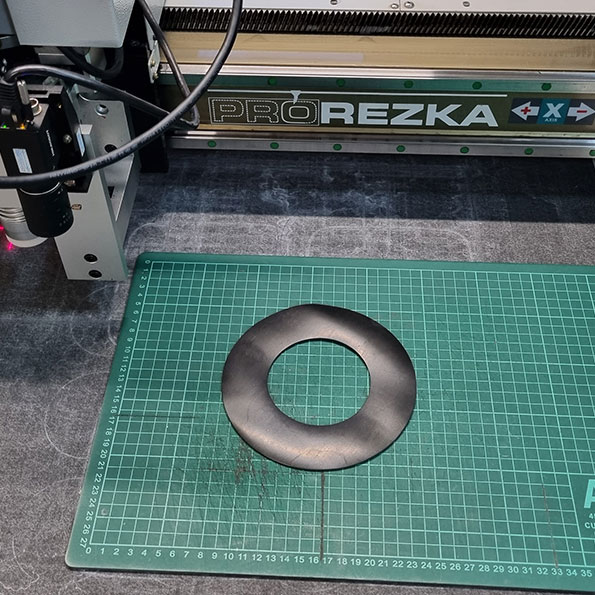

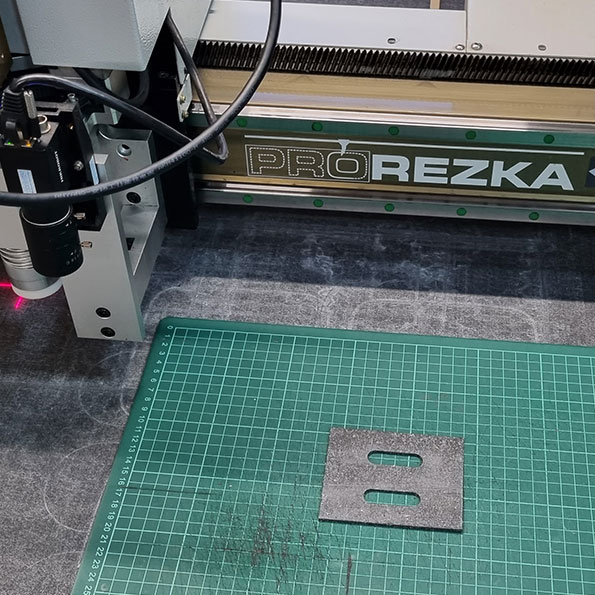

Плоттерная резка по чертежу

Детали вырезаем из листового материала на планшетном плоттере с ЧПУ. Внешний контур и отверстия включаем в производственный файл. Числовые допуски и возможность изготовления мелких элементов согласуем для конкретной марки, толщины и геометрии.

1. Оценка задания. Проверяем чертёж, материал, тираж и комплектность размеров.
2. Подготовка контура. Уточняем спорные участки и согласуем макет.
3. Резка. Выполняем заказ по утверждённому файлу.
4. Контроль и комплектация. Проверяем согласованные параметры и состав партии.

Для серии можно обсудить пробную деталь. Это особенно полезно, если изделие заказывается впервые или контур восстанавливается по образцу.

Что отправить для расчёта

Пришлите файл DXF, AI, CDR или PDF с размерами, спецификацию и количество деталей. Укажите единицы измерения, материал, толщину, требования к отверстиям и желаемую дату получения. Для нескольких исполнений присвойте каждой позиции своё обозначение.

Если чертежа нет, возможна подготовка по образцу. Для предварительной оценки нужны фотографии и контрольные размеры. У снятой с узла детали проверяют деформации; её остаточная толщина не всегда соответствует первоначальной.

Стоимость и сроки

Стоимость рассчитываем индивидуально по спецификации. Она зависит от материала, толщины, наружного контура, отверстий, длины реза и тиража. Подготовка макета и необходимость пробного экземпляра также учитываются при расчёте.

Срок изготовления, минимальную сумму заказа и условия передачи партии уточняем при согласовании. Для расчёта отправьте задание на zakaz@prorezka.moscow. Другие формы изделий представлены в разделе прокладок из паронита.
