Фрезеровка текстолита на ЧПУ в Москве
Выполняем фрезеровку текстолита на ЧПУ по чертежам, DXF-файлам, векторным макетам, эскизам и физическим образцам. Изготавливаем единичные детали, опытные образцы, малые и серийные партии для оборудования, ремонта, приборостроения, электротехники, производственных линий и нестандартных проектов.
Фрезерная обработка текстолита позволяет точно вырезать внешний контур, выполнять отверстия, пазы, выборку материала, посадочные места, ступени и другие элементы конструкции. Работаем как с материалом заказчика, так и с заготовками, подобранными под конкретную задачу.
PROРЕЗКА выполняет фрезерную обработку на ЧПУ-оборудовании с рабочим полем до 1600 × 1600 мм и возможностью обработки по оси Z до 300 мм. Максимальные размеры, толщину материала и технологию изготовления конкретной детали согласовываем после проверки чертежа и требований к изделию.
Что такое текстолит
Текстолит — слоистый конструкционный материал на основе ткани, пропитанной связующим составом и спрессованной в листы, плиты, стержни или другие заготовки. Материал сочетает механическую прочность, износостойкость, электроизоляционные свойства и пригодность к механической обработке.
Текстолит применяют для изготовления деталей, которые должны быть прочными, относительно лёгкими, устойчивыми к трению и не проводить электрический ток. Его можно пилить, сверлить, фрезеровать, точить и шлифовать, однако технология обработки зависит от марки, толщины, направления слоёв и требований к кромке.
Важно не путать текстолит со стеклотекстолитом. Обычный текстолит чаще изготавливают на основе хлопчатобумажной ткани, а стеклотекстолит — на основе стеклоткани. Стеклотекстолит обычно более твёрдый и абразивный для режущего инструмента, поэтому для него требуются специальные фрезы и эффективное удаление пыли.
Какие марки текстолита обрабатываем
Перед изготовлением важно уточнить марку материала, поскольку от неё зависят прочность, назначение, условия работы детали и особенности обработки.
Марки ПТ и ПТК применяются в конструкционных деталях, включая шестерни, втулки, кольца, ролики и подшипники скольжения. ПТК рассчитан на более нагруженные условия работы, чем ПТ.
Если точная марка неизвестна, направьте фото листа, маркировки, образец или техническое задание. Мы оценим материал и сообщим, можно ли выполнить обработку, какие ограничения есть и какая технология будет оптимальной.
Какие детали изготавливаем
Фрезеровка текстолита подходит для деталей сложной и простой формы. На ЧПУ можно повторять одинаковую геометрию в партии, делать отверстия, внутренние контуры, пазы и выборку без изготовления штампа.
Примеры изделий
Электроизоляционные пластины и прокладки.
Изоляторы, основания, панели и монтажные элементы.
Шестерни, зубчатые сегменты и колёса.
Втулки, кольца, вкладыши и подшипники скольжения.
Направляющие, ползуны, накладки и опорные элементы.
Детали для станков, конвейеров, механизмов и производственной оснастки.
Корпусные элементы, крышки, фланцы и переходные пластины.
Шаблоны, кондукторы, фиксаторы и технологическая оснастка.
Детали для ремонта оборудования по образцу.
Нестандартные изделия по чертежу или эскизу.
Для объёмных деталей — например, втулок, роликов и колец — выбор способа изготовления зависит от формы заготовки, требуемых посадок и геометрии. В некоторых случаях более рациональна токарная обработка, а в других — фрезеровка из листового материала. Мы подскажем подходящий вариант после изучения задания.
Что можно выполнить на ЧПУ
Фрезерная обработка текстолита позволяет изготовить не только простой внешний контур, но и детали с несколькими технологическими операциями.
ЧПУ-фрезеровка особенно удобна для изделий с повторяющимися отверстиями, внутренними вырезами, сложным контуром, пазами и обработкой на разную глубину. По сравнению с ручной обработкой она повышает повторяемость деталей в партии и снижает риск отклонений, связанных с человеческим фактором.
Особенности фрезеровки текстолита
Текстолит — прочный слоистый материал, но его обработка требует правильного выбора режущего инструмента и режимов. При неподходящей подаче, тупой фрезе или недостаточном закреплении заготовки на кромках могут появиться заусенцы, сколы, расслоение или перегрев.
Стеклотекстолит и другие материалы со стеклотканью особенно абразивны: они быстрее изнашивают обычный инструмент и образуют мелкую пыль. Поэтому при их обработке важны специализированные фрезы, устойчивое закрепление листа и эффективное удаление пыли из рабочей зоны.
Что учитываем перед запуском
Тип материала: текстолит, стеклотекстолит, фольгированный стеклотекстолит или другая марка.
Толщину, габариты и плоскостность листа.
Направление слоёв и особенности структуры заготовки.
Внешний и внутренний контур детали.
Диаметры, точность и назначение отверстий.
Необходимость пазов, фасок, выборки или многоуровневой обработки.
Допуски на критичные размеры.
Требования к поверхности и кромке.
Количество изделий.
Наличие медного слоя, если используется фольгированный материал.
Для чистой кромки могут применяться черновой и чистовой проходы. Если деталь имеет тонкие перемычки, острые внутренние углы, узкие пазы или малую опорную площадь, технолог заранее проверяет, возможно ли изготовление без деформации и какой инструмент потребуется.
Точность обработки и допуски
Точность фрезеровки зависит от габаритов детали, толщины листа, марки текстолита, требований к посадочным местам, геометрии и способа закрепления. Не следует указывать единый допуск «на всё изделие», если точность действительно нужна только на отдельных отверстиях, пазах или сопрягаемых поверхностях.
Чтобы корректно рассчитать заказ, укажите в чертеже:
Номинальные размеры деталей.
Допуски на критичные габариты.
Диаметры отверстий и их назначение.
Требования к центрам отверстий.
Посадки под крепёж, втулки, валы или другие элементы.
Требования к фаскам и скруглениям.
Допустимую шероховатость или требования к торцу.
Необходимость сохранения фольги или защиты поверхности.
Условия эксплуатации изделия.
Для ответственных деталей рекомендуем начать с одного опытного образца. После проверки посадки и сборки можно запускать основную партию.
Преимущества текстолита
Текстолит используют в деталях, где нужен баланс механической прочности, износостойкости, электроизоляции и технологичности.
Для конструкционных задач часто применяют марки ПТ и ПТК. По данным поставщиков и производителей, ПТК используют для более нагруженных механических элементов, а ПТ — для деталей с меньшей нагрузкой.
Когда текстолит не подходит
Текстолит не всегда является заменой металлу или современным инженерным пластикам. Перед заказом особенно важно сообщить, если деталь будет работать:
При постоянно высокой температуре.
Под большой ударной или циклической нагрузкой.
В условиях сильного увлажнения или контакта с водой.
В агрессивной химической среде.
В вакууме, на открытом воздухе или при УФ-воздействии.
В электротехническом узле с особыми требованиями к пробивному напряжению.
С очень точными посадками и жёсткими допусками.
В контакте с пищевой продукцией или в медицинском оборудовании.
В таких задачах может потребоваться конкретная марка текстолита, стеклотекстолита либо другой материал — например, капролон, фторопласт, ПЭЭК, полиацеталь, ПВХ, акрил или металл. Решение принимается по чертежу и реальным условиям эксплуатации.
Как подготовить файл
Для точного расчёта и изготовления лучше предоставить готовый чертёж или векторный контур с размерами.
Принимаемые форматы
DXF — предпочтительный формат для контурной фрезеровки, отверстий и пазов.
PDF — подходит при наличии размеров, масштаба и технических требований.
AI — векторный файл Adobe Illustrator после проверки контура.
EPS — векторный файл для проверки и подготовки.
Эскиз с размерами — подходит для предварительного расчёта.
Фото или физический образец — можно использовать для оценки и подготовки задания.
Файлы DXF, PDF, AI и EPS принимаются для расчёта и подготовки производства. Если исходного файла нет, можно прислать эскиз, размеры или образец — специалисты подскажут, какие данные нужны для запуска.
Что указать в заявке
Марку текстолита или фото материала.
Толщину, размеры и количество заготовок.
Количество готовых деталей.
Чертёж, макет, эскиз или фото образца.
Критичные размеры, посадки и допуски.
Отверстия, пазы, выборку, фаски и другие операции.
Требования к чистоте кромки.
Нужна ли маркировка, упаковка или доставка.
Желаемый срок получения заказа.
От чего зависит стоимость
Цена фрезеровки текстолита рассчитывается индивидуально после изучения чертежа. Стоимость зависит не только от площади материала, но и от времени работы станка, количества операций, сложности контура и требований к качеству.
На цену влияют:
Марка и толщина текстолита.
Обычный текстолит или абразивный стеклотекстолит.
Материал заказчика либо необходимость закупки заготовки.
Количество изделий.
Количество и тип отверстий.
Наличие пазов, внутренних контуров, карманов и выборки.
Длина реза и сложность траектории.
Требования к точности.
Необходимость двусторонней обработки или переворота детали.
Подготовка чертежа либо доработка исходного файла.
Срочность запуска.
Упаковка, маркировка и доставка.
Для расчёта отправьте чертёж и описание задачи на zakaz@prorezka.moscow. Также можно позвонить по телефону +7 (495) 998-77-29. При наличии чертежа удобнее направить запрос по электронной почте — это позволяет быстрее проверить технологию и подготовить точное предложение.
Как заказать фрезеровку текстолита
Отправьте чертёж, DXF, PDF, макет, эскиз или фото образца.
Укажите марку, толщину текстолита и количество деталей.
Обозначьте критичные размеры, допуски и желаемый срок.
Мы проверим возможность обработки, рассчитаем стоимость и срок.
После согласования запустим заказ в производство.
Сообщим о готовности и передадим изделия самовывозом или организуем доставку.
Работаем с единичными заказами, опытными образцами, небольшими партиями и серийным производством. Возможность срочного запуска зависит от сложности задачи, наличия материала и текущей загрузки оборудования.
Почему выбирают PROРЕЗКА
Собственное оборудование для фрезерной, лазерной и плоттерной обработки.
Изготовление деталей из листовых материалов по чертежу, макету или образцу.
Работа от одной детали до серийной партии.
ЧПУ-фрезеровка контуров, отверстий, пазов и выборки.
Обработка материала заказчика после предварительной проверки.
Помощь с подготовкой контура и технического задания.
Подбор технологии под материал, толщину и назначение детали.
Контроль качества перед выдачей заказа.
Возможность согласовать срочное изготовление.
Самовывоз в Москве и организация доставки при необходимости.
Не знаете, с чего начать? Просто опишите задачу!
Пришлите чертеж или образец — наш технолог подберет оптимальный способ резки и рассчитает стоимость. Работаем со срочными заказами!
Хотите заказать фрезерную резку текстолита?
📞 Позвоните нам: +7 495 998-77-29
📧 Напишите на почту: zakaz@prorezka.moscow
🏢 Приезжайте к нам: Производство: ул. Вишневая, д.7 стр.22.

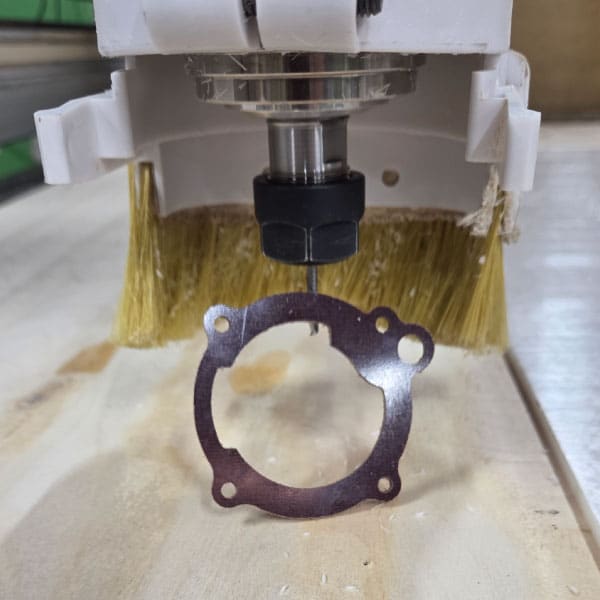

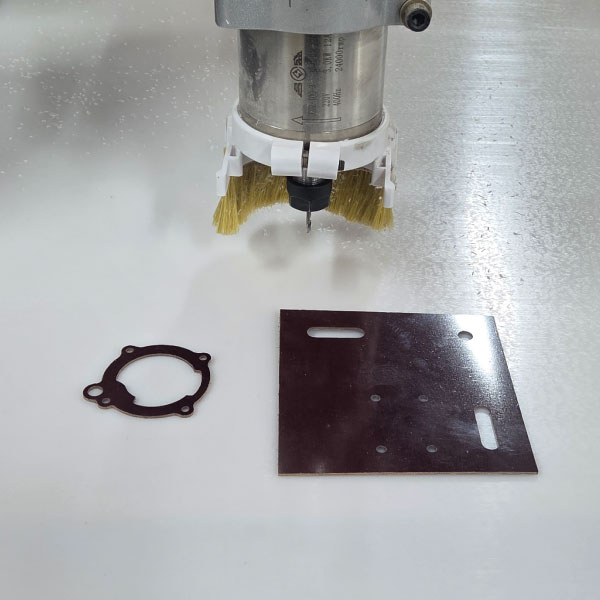

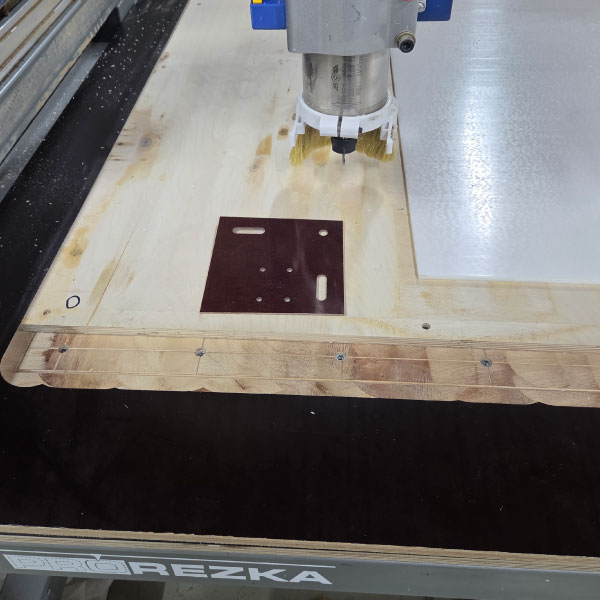

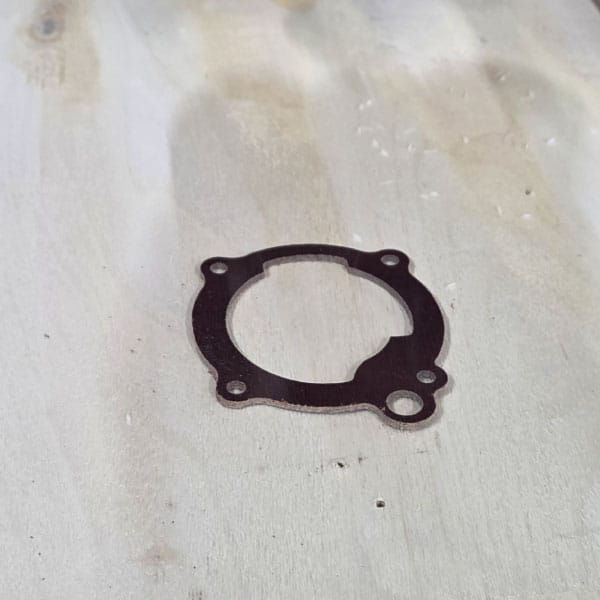

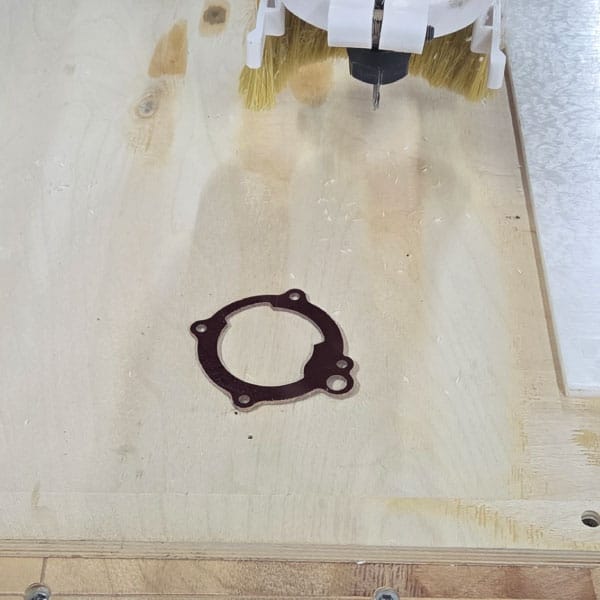

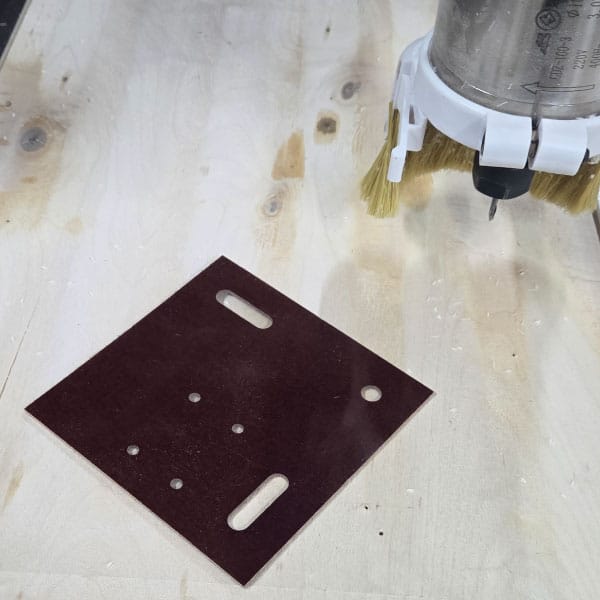

Примеры фрезеровки текстолита в PROРЕЗКА
Previous
Next
Часто задаваемые вопросы (FAQ)
Да. Текстолит подходит для механической обработки: его фрезеруют, сверлят, пилят, точат и шлифуют. Для качественной обработки важно правильно подобрать инструмент, подачу, обороты, крепление и способ удаления пыли.
Обычный текстолит чаще имеет тканевую основу из хлопчатобумажного материала, а стеклотекстолит — основу из стеклоткани. Стеклотекстолит обычно твёрже и абразивнее, поэтому быстрее изнашивает инструмент и требует более тщательного контроля пыли и режима обработки.
Изготавливаем пластины, прокладки, изоляторы, основания, втулки, кольца, направляющие, шестерни, ролики, крышки, корпусные элементы, монтажные детали, шаблоны и оснастку. Возможность изготовления зависит от толщины листа, формы, точности и назначения изделия.
Да. Можно заказать один экземпляр, опытный образец, небольшую партию или серию. Для единичной детали желательно предоставить чертёж с размерами или образец.
Да, после предварительной проверки. Пришлите фото материала, марку, толщину, размеры листа и чертёж детали. Это необходимо, чтобы оценить пригодность материала для фрезеровки и выбрать технологию.
Да, образец поможет оценить форму и подготовить задание. Однако для деталей с посадками, точными отверстиями и сопряжениями желательно предоставить размеры или чертёж: образец может быть изношен, деформирован или отличаться от исходной детали.
Принимаем DXF, PDF, AI и EPS. Для фрезеровки контурных деталей предпочтителен DXF. Если файла нет, направьте эскиз с размерами, фотографию или образец.
Точность зависит от материала, толщины, габаритов детали, способа фиксации, геометрии и требований к отверстиям или пазам. Укажите критичные допуски в чертеже — технолог проверит выполнимость до запуска. Для ответственных посадок рекомендуем изготовить пробную деталь.
Возможность обработки зависит от задачи: толщины материала, наличия медного слоя, геометрии платы или детали и требований к сохранности фольги. Такие заказы согласовываются индивидуально, поскольку обработка меди и основы может требовать отдельной технологии.
При правильно подобранном инструменте, режимах и закреплении риск сколов и расслоения снижается. Однако итоговое качество зависит от марки и состояния материала, толщины, направления слоёв, сложности контура и требований к поверхности. Для визуально ответственных изделий рекомендуется согласовать требования к торцу заранее.
Стеклотекстолит содержит стекловолокно, которое обладает высокой абразивностью и ускоряет износ инструмента. Кроме того, при его обработке требуется более тщательное удаление мелкой пыли и подбор технологии.
Стоимость рассчитывается по чертежу. На цену влияют марка и толщина материала, количество деталей, сложность контура, число отверстий, пазы, выборка, допуски, подготовка файла и срочность заказа.
ЧПУ-фрезер PROРЕЗКА имеет рабочее поле до 1600 × 1600 мм и обработку по оси Z до 300 мм. Возможность изготовления конкретной детали зависит от её формы, толщины, способа закрепления и технологии обработки.
Срок зависит от сложности, количества изделий, наличия материала и загрузки производства. Укажите желаемую дату в заявке — мы проверим возможность срочного запуска и назовём реальный срок до подтверждения заказа.
