Ложемент EVA для инструмента в ящик

Инструментальный ящик удобен только тогда, когда каждый предмет находится на своем месте. Без внутренних вкладышей ключи, отвертки, измерительный инструмент и оснастка перемещаются между отсеками, соприкасаются, теряются среди других предметов и усложняют контроль комплектации.

Ложемент EVA для инструмента в ящик — это индивидуальный вкладыш с вырезами под конкретные позиции. Он помогает организовать рабочее пространство, ускорить поиск инструмента, снизить вероятность его повреждения при перемещении и сразу заметить отсутствующий предмет.

Компания «Прорезка» разрабатывает и изготавливает ложементы из EVA для металлических ящиков, верстаков, слесарных тумб, инструментальных тележек, шкафов, кейсов и сервисных комплектов. Выполняем раскрой на плоттерном оборудовании, подбираем толщину материала, проектируем однослойные и многослойные конструкции, создаем ячейки по форме инструментов и оснастки.

Задача проекта

В рамках одного из заказов потребовалось оснастить металлический ящик для инструмента внутренними ложементами из EVA. Ящик состоял из пяти отдельных выдвижных секций, а в каждом отсеке должен был размещаться определенный набор инструмента.

Основные требования заказчика:

• Разместить инструмент в пяти ящиках по заранее согласованной логике

• Предусмотреть индивидуальные посадочные места для каждого предмета

• Сделать комплектацию наглядной для мастера или контролирующего сотрудника

• Обеспечить быстрый визуальный контроль наличия инструмента

• Использовать долговечный и аккуратно выглядящий материал

• Сделать ложементы, подходящие по размеру к внутренним габаритам ящиков

Такой подход особенно актуален для производственных участков, сервисных зон, автосервисов, монтажных бригад, ремонтных подразделений и предприятий, где инструмент выдается сотрудникам по комплектам.

Что такое ложемент для инструмента

Ложемент — это вкладыш с ячейками, повторяющими контуры размещаемого инструмента. В отличие от обычного коврика или разделителя, он создается под конкретный набор: каждый предмет имеет свое посадочное место.

В инструментальном ящике можно предусмотреть вырезы под:

• Рожковые, накидные и торцевые ключи

• Отвертки, шестигранники и биты

• Пассатижи, бокорезы, плоскогубцы и клещи

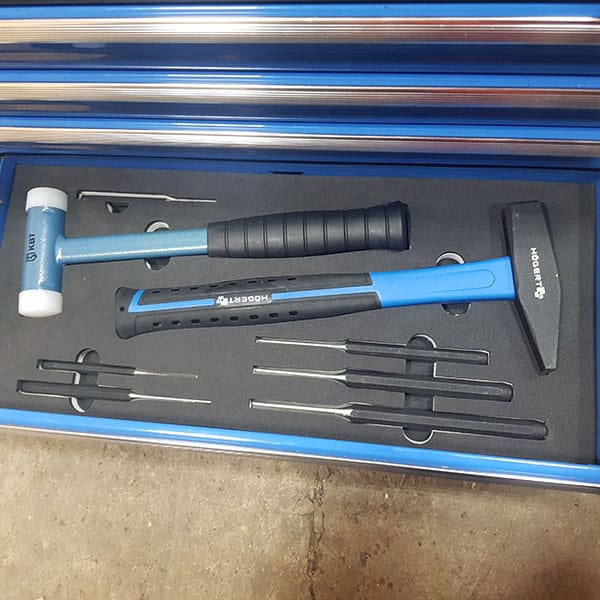

• Молотки, киянки и ручной слесарный инструмент

• Трещотки, удлинители и головки

• Измерительный инструмент: штангенциркули, рулетки, линейки, щупы

• Сверла, фрезы, метчики и другую оснастку

• Электроинструмент, аккумуляторы и зарядные устройства

• Специальный инструмент для ремонта, монтажа или производства

• Запасные детали, расходные материалы и комплектующие

Компоновка выстраивается с учетом удобства работы. Часто используемый инструмент можно разместить ближе к передней части ящика, а крупные или вспомогательные элементы — в отдельных отсеках.

Почему для ложементов выбирают EVA

EVA — вспененный материал, который используют для изготовления защитных и организационных вкладышей. Он хорошо подходит для инструментальных ящиков благодаря упругости, малому весу и возможности выполнить точную контурную резку.

Надежная фиксация инструмента

Ячейки проектируются с учетом реального размера и формы предметов. Инструмент не перемещается свободно по ящику и не смешивается с другими позициями при открывании, закрывании или перемещении тележки.

Удобный визуальный контроль

Контрастные слои EVA позволяют сделать внутреннее дно ячейки светлым, а верхнюю часть ложемента — темной. Если инструмент отсутствует, светлая подложка сразу становится заметна. Это удобно для ежедневной проверки комплектности.

Защита от царапин и ударов

Мягкая вспененная структура уменьшает контакт между металлическими инструментами. Это помогает поддерживать порядок в ящике и снижает риск повреждения рабочих поверхностей, рукояток, покрытий и измерительных приборов.

Четкая организация рабочего места

Когда у каждого ключа, отвертки или насадки есть собственное место, сокращается время на поиск. Сотрудник быстрее готовит комплект к работе, а руководитель может проще контролировать состояние рабочего инструмента.

Возможность доработки под конкретную задачу

Ложемент не является универсальным изделием. Его можно изготовить под существующий ящик, новый набор инструмента, нестандартную оснастку, фирменный сервисный комплект или отдельную производственную операцию.

Контрастные ложементы: черный верх и белое основание

В данном проекте заказчику было важно обеспечить быстрый контроль наличия инструмента. Поэтому была выбрана двухцветная конструкция.

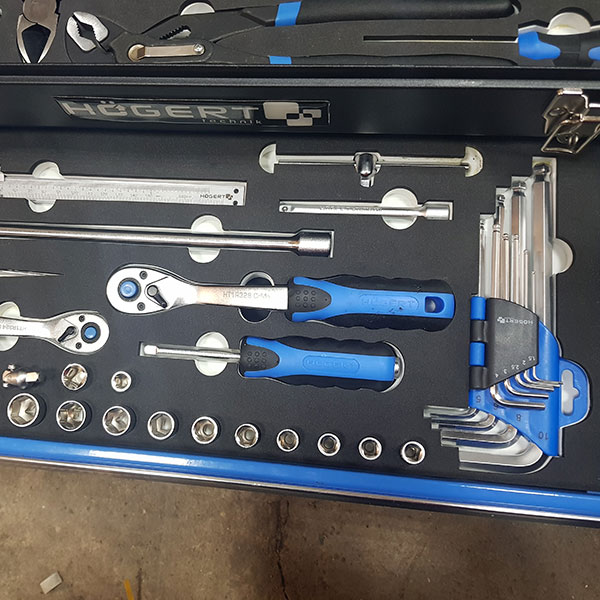

Верхний слой выполнен из черного EVA толщиной 5 мм. Он формирует контуры ячеек, удерживает инструмент в заданном положении и придает вкладышу аккуратный внешний вид.

Внутреннее основание ячеек изготовлено из белого EVA толщиной 5 и 10 мм. Светлый слой виден только в тех местах, где нет инструмента. Если ключ, отвертка, головка или другой предмет отсутствует, пустая ячейка сразу выделяется на фоне черной поверхности.

Такое решение называют «теневым ложементом» или системой визуального контроля инструмента. Оно особенно полезно:

• В цехах и на производственных участках

• В сервисных центрах и ремонтных зонах

• В автосервисах

• На складах с выдачей инструмента

• В инструментальных тележках механиков

• В подразделениях с посменной передачей оборудования

• В компаниях, применяющих принципы 5S и бережливого производства

Как изготавливается ложемент EVA для ящика

Изготовление начинается не с резки материала, а с определения состава и расположения инструмента. Чтобы вкладыш получился удобным, важно учесть габариты ящика, форму каждого предмета, необходимую глубину ячеек и порядок расположения комплектов.

1. Замер ящика и инструмента

Сначала определяются внутренние размеры каждого выдвижного ящика. Затем измеряются инструменты, которые должны находиться в ложементе: их длина, ширина, высота, форма рукояток, рабочей части и дополнительные выступающие элементы.

Для подготовки проекта можно предоставить:

• Сам инструмент и инструментальный ящик

• Точные размеры каждого предмета

• Фото инструмента с линейкой или масштабом

• Чертежи или техническую документацию

• Схему предполагаемого размещения

• Векторные файлы с контурами, если они уже подготовлены

2. Разработка компоновки

После сбора исходных данных формируется макет ложемента. На этом этапе определяется, как лучше расположить инструменты внутри ящика: по назначению, по размеру, по частоте использования или по технологической последовательности работ.

Например, в одном ящике можно разместить набор отверток и бит, во втором — ключи и головки, в третьем — измерительный инструмент, в четвертом — плоскогубцы и клещи, в пятом — специальную оснастку.

3. Изготовление тестового образца

Для сложных проектов перед изготовлением окончательного ложемента целесообразно сделать тестовый образец. В исходном проекте первый вариант был выполнен из вспененного физически сшитого полиэтилена.

Этот материал имеет меньшую жесткость по сравнению с EVA, но подходит для проверки габаритов, глубины посадочных мест и общей компоновки. Тестовый образец помогает внести изменения до изготовления финального комплекта.

4. Корректировка по результатам проверки

На этапе примерки оценивается:

• Насколько плотно инструмент сидит в ячейке

• Удобно ли его доставать рукой

• Не мешают ли предметы друг другу

• Подходит ли глубина вырезов

• Соответствует ли ложемент внутреннему размеру ящика

• Хорошо ли видна контрастная подложка в пустых ячейках

При необходимости контуры, глубина посадки или расположение позиций корректируются.

5. Плоттерная резка EVA

После утверждения макета выполняется резка EVA на планшетном плоттере. Оборудование позволяет точно вырезать внешние контуры ложемента, внутренние ячейки, пазы, выемки для пальцев и технологические отверстия.

Точность контурной резки особенно важна для инструментов сложной формы: клещей, трещоток, отверток с фигурными рукоятками, электроинструмента, измерительных приборов и нестандартной оснастки.

6. Склейка слоев и сборка

Если ложемент состоит из нескольких слоев, отдельные детали соединяются между собой. В данном проекте использовались:

• Черный верхний слой EVA толщиной 5 мм

• Белые внутренние слои EVA толщиной 5 мм

• Белые внутренние слои EVA толщиной 10 мм

Сочетание материалов позволило сформировать вырезы разной глубины и создать контрастное основание под каждый инструмент.

7. Установка в ящики

Готовые ложементы устанавливаются в инструментальные ящики. При правильной подготовке они соответствуют внутренним размерам секций, лежат ровно и не смещаются в процессе эксплуатации.

Какие ложементы можно изготовить

Мы изготавливаем ложементы EVA не только для пятисекционных металлических ящиков. Конструкция подбирается под конкретный формат хранения и комплектацию.

Однослойный или многослойный ложемент

Однослойный ложемент подходит для плоского инструмента и неглубоких ящиков. В нем можно выполнить контурные вырезы под ключи, отвертки, линейки, наборы бит, шестигранники и другую небольшую оснастку.

Многослойный ложемент используют, когда требуется:

• Утопить инструмент на определенную глубину

• Разместить предметы разной высоты в одном ящике

• Сделать контрастное дно ячеек

• Создать надежную посадку для тяжелого или габаритного инструмента

• Сформировать выемки для удобного извлечения предметов

• Выполнить несколько уровней внутри одного вкладыша

Для инструментальных ящиков чаще всего выбирают многослойные решения, поскольку они позволяют объединить организацию хранения, защиту инструмента и контроль комплектации.

От чего зависит цена ложемента EVA

Стоимость рассчитывается после оценки задачи. Точная цена зависит не только от площади материала, но и от состава набора, сложности ячеек и количества секций.

На расчет влияют:

• Внутренние размеры каждого ящика

• Количество ящиков, которые нужно оснастить

• Число инструментов и элементов оснастки

• Сложность формы посадочных мест

• Толщина и плотность EVA

• Количество слоев в конструкции

• Использование одного или нескольких цветов

• Необходимость разработки макета

• Потребность в тестовом образце

• Тираж одинаковых комплектов

• Срочность выполнения заказа

Для расчета можно отправить фотографии ящиков и инструментов, перечень позиций, размеры, чертежи или готовый макет. Если инструментальный комплект находится в Москве, наиболее точный вариант — предоставить реальные образцы для замера и проверки посадки.

Что нужно для заказа

Чтобы заказать ложемент EVA для инструмента в ящик, подготовьте любую доступную информацию:

• Фото или размеры инструментального ящика

• Количество ящиков и их внутренние габариты

• Перечень инструмента для каждого отсека

• Фото, размеры или образцы всех предметов

• Требуемый цвет ложемента

• Нужно ли сделать контрастное дно ячеек

• Необходимость маркировки или фирменного оформления

• Количество одинаковых комплектов

• Желаемый срок изготовления

Если вы не знаете, какой толщины должен быть материал и сколько слоев потребуется, это можно определить после анализа инструмента и глубины ящиков.
