Ложемент для газоанализатора из ЭВА

Пример изготовления вкладыша в кейс заказчика

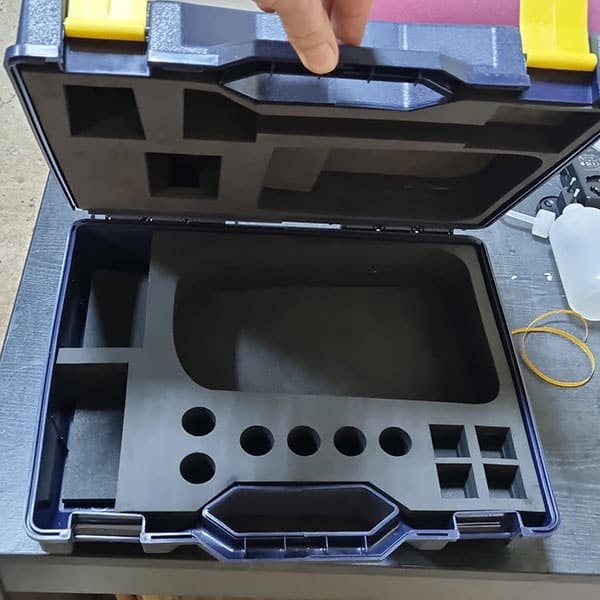

В этом проекте PROРЕЗКА изготовила один ложемент из ЭВА (EVA) для газоанализатора и принадлежностей. Заказчик предоставил пластиковый корпус, в котором нужно было разместить прибор, стеклянные колбы, пластиковую колбу, шприц, зарядное устройство и защитный кожух.

Основной прибор занимал большую часть полезного объёма. Для остальных предметов требовалось найти места с учётом ограниченной высоты корпуса. Решением стала конструкция из двух частей: нижний вкладыш под газоанализатор и отдельный вкладыш в крышку для компактных принадлежностей. На фотографиях показано исполнение этого заказа; для другой модели прибора компоновка разрабатывается заново.

Что учитываем при проектировании

Работу начинаем с состава комплекта и внутренней геометрии кейса. Наружные размеры корпуса не показывают полезное пространство: внутри могут находиться рёбра, скругления, крепёж и выступы. Отдельно проверяем глубину основания и крышки, а также их взаимное положение при закрывании.

Для прибора важны форма корпуса, выступающие разъёмы, кнопки, ручки и другие элементы, на которые не должен опираться вкладыш. В макете предусматриваем доступ для извлечения оборудования. Посадку и зазоры согласуем по фактической геометрии, без универсального обещания точности для всех приборов.

• Уточняем модель газоанализатора и полный перечень вложений.
• Разделяем прибор, стеклянные ёмкости и твёрдые принадлежности отдельными ячейками.
• Проверяем глубину посадки и доступ к каждому предмету.
• Предусматриваем место для кабелей без их зажатия крышкой.
• Сверяем расположение нижнего и верхнего вкладышей в закрытом кейсе.

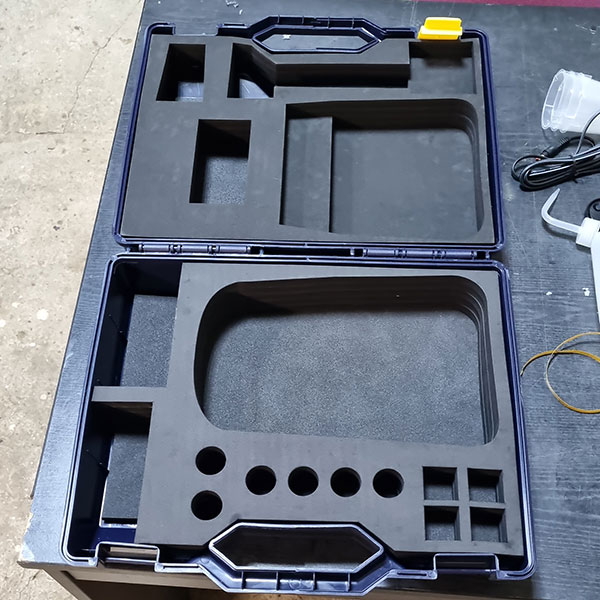

Ложемент в основании и крышке

Размещение принадлежностей в крышке помогает использовать свободный объём, но требует проверки удержания. Важно оценить не только посадку самого вкладыша, но и положение предметов при открывании, закрывании и переноске корпуса.

Способ крепления определяем после осмотра кейса. Пригодность клеевого соединения зависит от материала и формы внутренней поверхности, а возможность установки без клея — от конструкции посадочного места. Нельзя заранее считать, что плотная посадка удержит любые вложения в крышке.

Для нового заказа согласуем необходимость съёмного вкладыша, требования к креплению и доступу к принадлежностям. Пример аналогичной работы с транспортировочным корпусом представлен на странице ложемента в кейс Pelican.

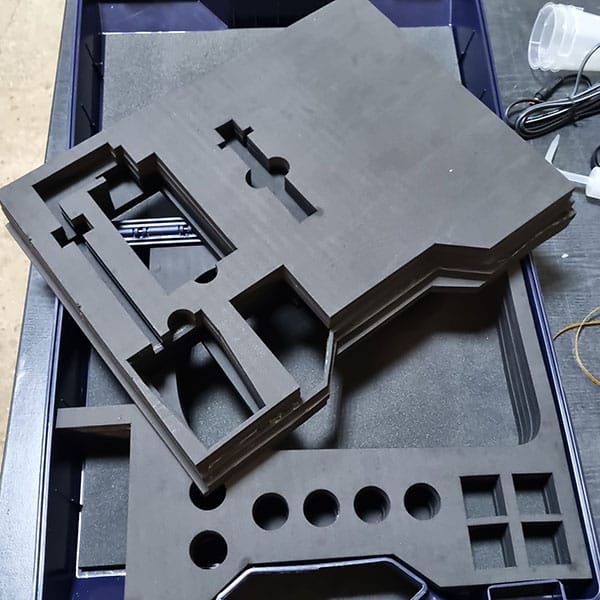

Материал и многослойная конструкция

Вспененный ЭВА позволяет изготовить вкладыш с контурными ячейками под конкретный комплект. В многослойном варианте геометрия каждого слоя задаёт нужную глубину отдельных посадочных мест. Толщину, плотность и число слоёв выбираем после оценки размеров, массы предметов и доступной высоты корпуса.

Материал и конструкция должны соответствовать условиям обращения с оборудованием. Если есть требования к антистатическим свойствам, стойкости к определённым веществам или очистке, сообщите их до выбора ЭВА. Такие свойства проверяют для конкретной марки материала; они не следуют из общего названия «ЭВА».

Ложемент разделяет предметы и ограничивает их перемещение. Степень защиты при перевозке зависит также от корпуса, массы вложений, способа фиксации и условий транспортировки. Вкладыш сам по себе не подтверждает ударостойкость всего комплекта.

Примерка, плоттерная резка и сборка

В исходном проекте перед окончательным изготовлением использовали сигнальный образец из вспененного полиэтилена. Он позволил проверить внешние размеры, расположение ячеек и совместимость двух частей при закрывании корпуса. Изменения по результатам примерки вносятся в макет до резки окончательного варианта.

После согласования выполняем плоттерную резку ЭВА. Для многослойного ложемента вырезаем отдельные слои, затем собираем их в согласованной последовательности. Проверяем посадку в корпус, размещение прибора и принадлежностей, удобство извлечения и закрывание кейса.

При работе со стеклянными элементами особенно важно согласовать зоны опоры и исключить нежелательный контакт с соседними предметами. Примерка нужна для проверки конструкции, но не заменяет испытаний на перевозку, если они предусмотрены требованиями заказчика.

Единичный заказ и повторная партия

Показанный ложемент изготовлен в единственном экземпляре. Для повторного заказа проверяем, не изменились ли модель прибора, принадлежности или корпус. Даже небольшое изменение разъёма или зарядного блока может потребовать корректировки ячейки.

Если планируется серия одинаковых комплектов, сначала согласуем образец и актуальную версию макета. Общие варианты конструкции и применения описаны на странице изготовления ложементов из ЭВА.

Стоимость и срок

Стоимость рассчитываем индивидуально. Учитываем габариты кейса, число вложений, сложность контуров, толщину и количество слоёв, разработку макета, примерочный образец, крепление и тираж. Работы, входящие в заказ, согласуем до изготовления.

Срок определяем после проверки исходных данных и выбора материала. При обращении сообщите желаемую дату готовности и возможность предоставить прибор, принадлежности и кейс для замера.

Что нужно для расчёта

• Модель прибора и перечень всех принадлежностей.
• Фотографии комплекта и открытого кейса.
• Внутренние размеры основания и крышки либо возможность передать корпус на замер.
• Размеры, чертежи или образцы вложений.
• Требования к фиксации, цвету, условиям использования и количеству комплектов.

Фотографии подходят для предварительной оценки, но для подготовки точных контуров нужны проверяемые размеры или образцы. Отправьте материалы на zakaz@prorezka.moscow. Телефон для уточнения задания: +7 (495) 998-77-29.
