Фрезеровка фанеры по чертежу и DXF на ЧПУ в Москве

PROРЕЗКА выполняет фрезеровку фанеры по чертежу, DXF-файлу, PDF, AI, EPS, макету или физическому образцу. Изготавливаем плоские детали, комплекты элементов, шаблоны, панели, заготовки, детали мебели, упаковки, рекламы и технических конструкций.

На ЧПУ-станке выполняем контурную резку, отверстия, пазы, карманы, выборку и другие операции, предусмотренные чертежом. Работаем от одной детали до малых и серийных партий в Москве и Московской области.

Отправьте файл или чертёж на zakaz@prorezka.moscow — проверим возможность обработки, уточним материал, рассчитаем стоимость и согласуем срок изготовления.

Какие детали можно изготовить по чертежу

Фрезерная резка фанеры по чертежу подходит для изделий, где важны повторяемость размеров, точный контур и подготовка деталей к сборке. Вместо ручного раскроя станок работает по цифровой траектории, поэтому один и тот же комплект можно повторить при следующем заказе.

Изготавливаем:

• Детали из фанеры для мебели и торгового оборудования

• Комплекты для сборных конструкций

• Элементы интерьера, перегородки и декоративные панели

• Шаблоны, кондукторы и техническую оснастку

• Детали для выставочных стендов и рекламных конструкций

• Короба, ящики, вставки и элементы упаковки

• Детали с отверстиями, пазами, карманами и выборкой

• Прототипы и тестовые образцы

• Малые и серийные партии изделий

• Нестандартные детали по образцу заказчика

Если вы хотите вырезать деталь из фанеры по чертежу, достаточно передать размеры, толщину материала и требования к готовому изделию. При наличии векторного файла подготовка занимает меньше времени, а расчёт получается точнее.

Фрезеровка фанеры по DXF, PDF и макету

Лучший формат для запуска на ЧПУ — векторный файл с контурами в масштабе 1:1. Для производства подходят DXF, AI, EPS и PDF, сохранённый в векторе.

Мы принимаем:

Фрезеровка фанеры по макету возможна, если контур можно однозначно интерпретировать. Для сложных изделий желательно приложить сборочный чертёж, обозначить лицевую сторону и указать, какие элементы должны быть сквозными, а какие — с выборкой на определённую глубину.

Что нужно указать в чертеже

Чтобы заказать детали из фанеры по размерам без лишних согласований, приложите к файлу короткое техническое задание.

Укажите:

• Марку фанеры: ФК, ФСФ, берёзовая, ламинированная или другой вариант

• Толщину листа

• Размеры деталей и требуемое количество

• Материал заказчика или необходимость его подбора

• Контуры сквозного реза

• Диаметр и тип отверстий

• Размеры и глубину пазов, карманов, четвертей и выборок

• Требования к кромке и видимой стороне детали

• Допуски, если они критичны для сборки

• Потребность в перемычках или полной прорезке контура

• Желаемый срок готовности

• Требования к упаковке, маркировке и доставке

Если в конструкции есть соединения «шип-паз», внутренние прямые углы следует подготовить с учётом радиуса фрезы. При необходимости технолог предложит технологические компенсации — например, разгрузочные вырезы в углах, чтобы детали корректно собирались.

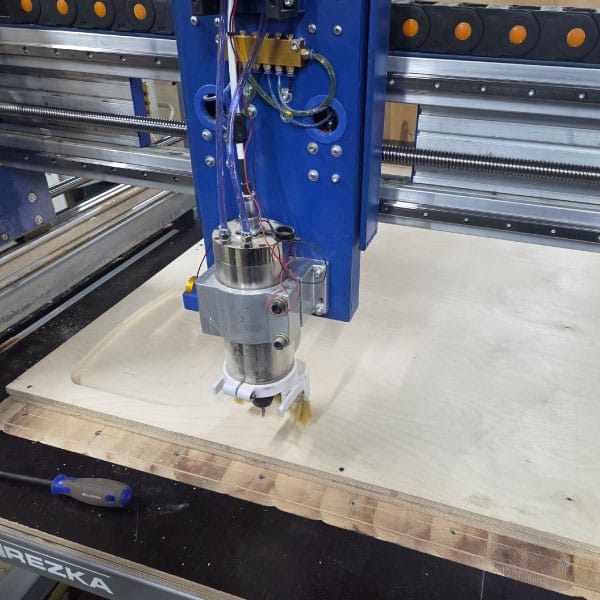

Какие операции выполняем на ЧПУ

Фрезерная обработка фанеры по чертежу не ограничивается обычным раскроем листа. На одном оборудовании можно подготовить детали для сборки и выполнить несколько типов операций.

Контурная резка

Вырезаем детали по внешнему и внутреннему контуру: прямые, радиусные, фигурные и сложные геометрические формы. Подходит для фасадов, панелей, шаблонов, вставок, букв, логотипов и конструктивных элементов.

Отверстия и технологические вырезы

Выполняем сквозные отверстия, посадочные места под крепёж, технологические окна и внутренние вырезы. Диаметр и точность зависят от толщины фанеры, типа фрезы и требований к детали.

Пазы и четверти

Фрезеруем пазы, соединительные элементы, посадочные участки и четверти. Такие операции востребованы при изготовлении сборных конструкций, мебели, коробов и технической оснастки.

Карманы и выборка

Делаем углубления на заданную глубину: карманы, посадочные места, выборку материала и декоративные элементы. В техническом задании необходимо указывать глубину каждой выборки и сторону детали, с которой её нужно выполнять.

Обработка кромки

При необходимости обрабатываем внешнюю кромку детали. Результат зависит от марки, сорта, толщины фанеры, направления волокон и качества шпона. Для изделий с высокими требованиями к внешнему виду рекомендуем согласовать сорт материала и сделать тестовый образец.

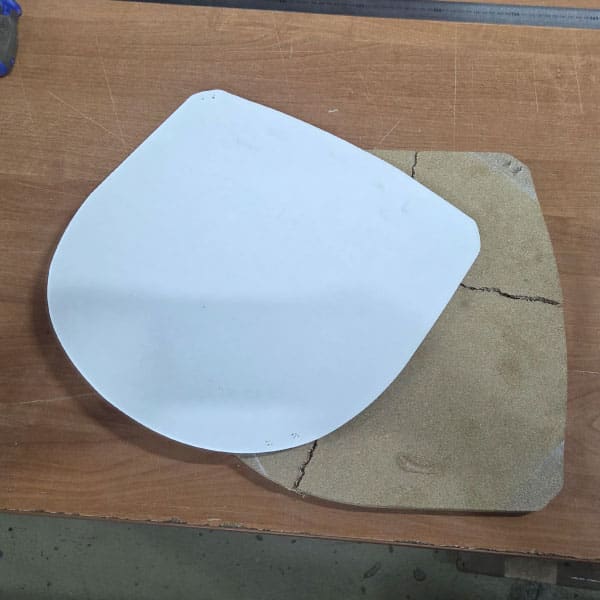

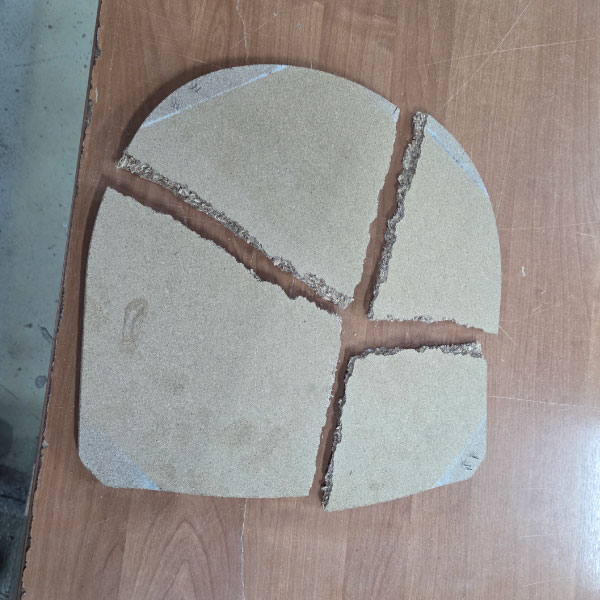

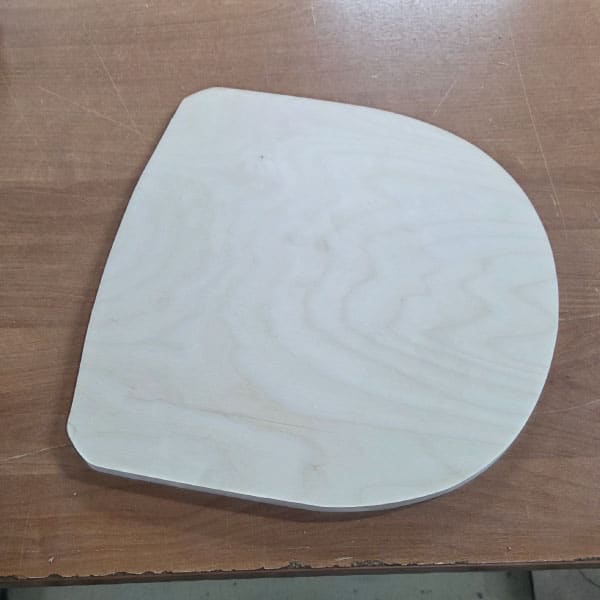

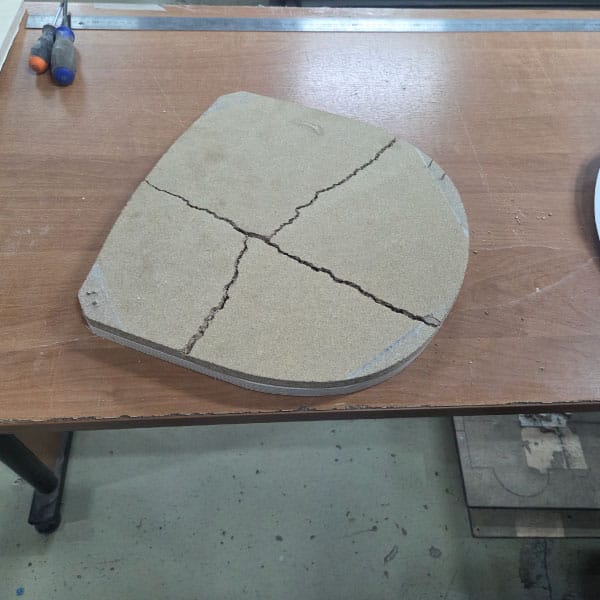

Фрезеровка по образцу

Если готового файла или чертежа нет, можно передать образец детали. Это актуально для замены изношенной прокладки, шаблона, декоративного элемента, мебельной детали или технической заготовки.

Для предварительного расчёта отправьте:

• Фотографии детали с нескольких сторон

• Общие габариты: длину, ширину и толщину

• Диаметры отверстий и размеры пазов

• Информацию о материале

• Количество повторений

• Фото рядом с линейкой или штангенциркулем

Физический образец позволяет точнее повторить геометрию, но для изделий с посадками и строгими допусками желательно иметь чертёж либо согласовать контрольные размеры до запуска партии.

Детали из фанеры от 1 штуки

PROРЕЗКА изготавливает детали из фанеры от одной штуки. Это удобно для прототипов, замены единичного элемента, тестовой сборки, образца упаковки или проверки конструкции до серийного производства.

Для единичного заказа стоимость включает подготовку, настройку оборудования, фиксацию материала и контроль готового изделия. Поэтому цена одной детали не равна цене детали в серийной партии.

Если конструкция уже проверена, можно повторить заказ по сохранённому согласованному файлу. Это упрощает запуск и помогает сохранять одинаковую геометрию при последующих партиях.

Малые и серийные партии

Выполняем фрезеровку фанеры малым тиражом и для серийного производства. Для повторяющихся деталей рекомендуем заранее согласовать рабочий файл, материал, параметры обработки, маркировку и упаковку.

При производстве серии учитываем:

• Количество одинаковых деталей

• Оптимальное размещение на листе

• Необходимость разделения комплектов

• Требования к маркировке

• Порядок упаковки

• График поставки партий

• Допустимые отклонения

• Требования к визуальной стороне деталей

Чем больше повторяемость деталей и объём партии, тем эффективнее подготовка производства и раскрой материала. Итоговую стоимость рассчитываем после оценки файла и количества.

Как подготовить файл для фрезеровки

Подготовка файла для фрезеровки напрямую влияет на скорость расчёта и отсутствие ошибок в производстве.

Перед отправкой проверьте:

1. Все размеры заданы в миллиметрах.

2. Масштаб файла — 1:1.

3. Контуры реза замкнуты и не имеют дублирующихся линий.

4. Сквозной рез, пазы, выборка и гравировка размещены на отдельных слоях или обозначены разными цветами.

5. Текст переведён в кривые.

6. Внутренние углы учтены с поправкой на радиус фрезы.

7. Указана толщина фанеры.

8. Есть отдельное ТЗ с количеством деталей и требованиями к кромке.

9. В файле нет скрытых объектов, лишних направляющих и неиспользуемых вариантов деталей.

Если вы не уверены в подготовке макета, отправьте исходный файл как есть. Мы проверим его и сообщим, требуется ли доработка перед запуском.

Цена фрезеровки фанеры по чертежу

Стоимость зависит от сложности чертежа, материала и объёма работ. Для точного расчёта необходимо проверить контур и технологию обработки.

На цену влияют:

• Тип, сорт и толщина фанеры

• Размер и количество деталей

• Длина фрезерного контура

• Количество отверстий, пазов и выборок

• Минимальный внутренний радиус

• Число проходов фрезы

• Необходимость подготовки файла

• Материал заказчика или материал производства

• Срочность заказа

• Упаковка, маркировка и доставка

Отправьте DXF, PDF, чертёж или фото образца на zakaz@prorezka.moscow, чтобы получить расчёт стоимости и срока.

Почему важно согласовать материал

Фанера различается по сорту, типу клея, количеству слоёв, качеству шпона, наличию ламинации и внутренним дефектам. Эти параметры влияют на обработку и внешний вид кромки.

Для интерьерных и мебельных изделий часто важны шлифовка, лицевая сторона и отсутствие заметных сколов. Для технических деталей в приоритете могут быть толщина, прочность, влагостойкость и точность геометрии. Для шаблонов и элементов опалубки важны устойчивость к износу и покрытие листа.

До запуска необходимо согласовать, будет ли деталь использоваться как видовая, под покраску, под шлифовку, для сборки или в качестве технической заготовки.

Примеры фанеры по чертежу в PROРЕЗКА

Часто задаваемые вопросы (FAQ)

Можно ли заказать фрезеровку фанеры по PDF?

Да, если PDF содержит векторные контуры. Если файл является сканом или растровой картинкой, его можно использовать для предварительной оценки, но для производства потребуется отрисовка или согласование контура.

Принимаете ли вы DXF-файлы?

Да. DXF — один из наиболее удобных форматов для обработки на ЧПУ. Перед отправкой проверьте масштаб, замкнутость контуров, единицы измерения и отсутствие дублирующихся линий.

Можно ли вырезать одну деталь из фанеры?

Да, выполняем заказы от одной детали. Итоговая стоимость зависит от подготовки файла, настройки оборудования, материала и времени обработки.

Можно ли изготовить деталь по образцу?

Да. Передайте физический образец либо отправьте фото с размерами. Для точного повторения посадочных мест, пазов и отверстий лучше согласовать контрольные размеры до начала работы.

Делаете ли вы пазы, отверстия и выборку?

Да. На ЧПУ-станке выполняем контурную резку, отверстия, пазы, карманы, четверти и выборку на заданную глубину, если эти операции указаны в чертеже.

Какой минимальный внутренний радиус возможен?

Минимальный радиус зависит от диаметра фрезы, толщины фанеры и типа обработки. Для внутренних прямых углов при сборке могут потребоваться технологические разгрузочные вырезы.

Можно ли использовать фанеру заказчика?

Да, после предварительного согласования. Укажите марку, толщину, формат листа и требуемое количество деталей. Если фанера имеет покрытие или повышенные требования к внешнему виду, желательно приложить фото материала.

Какой срок изготовления?

Срок зависит от готовности файла, сложности обработки, объёма партии, наличия материала и текущей загрузки производства. Укажите желаемую дату в заявке — мы подтвердим реальный срок до запуска.

Заказать фрезеровку фанеры по чертежу

Отправьте DXF, PDF, AI, EPS, чертёж, эскиз или фото образца. Мы проверим возможность обработки, уточним требования к материалу, рассчитаем цену и согласуем срок изготовления.

Телефон: +7 (495) 998-77-29
E-mail: zakaz@prorezka.moscow
Файлы для расчёта: DXF, PDF, AI, EPS
